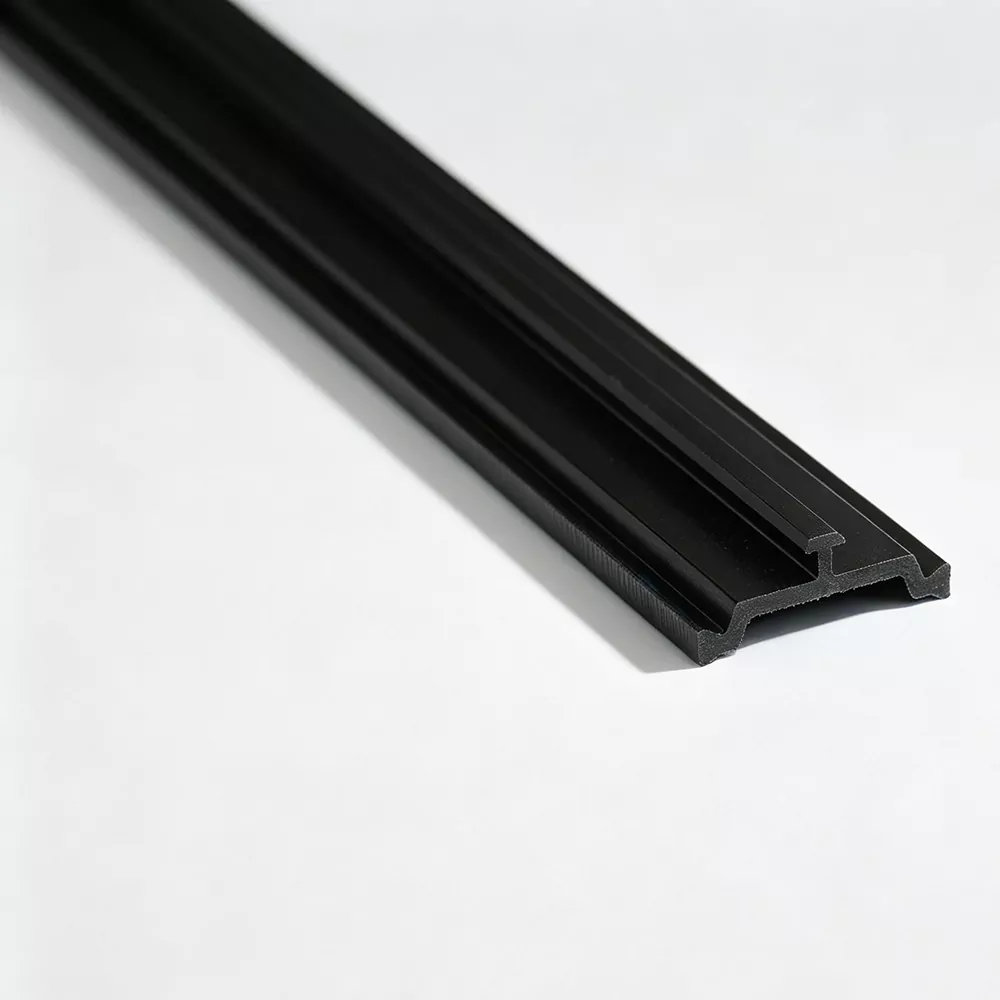

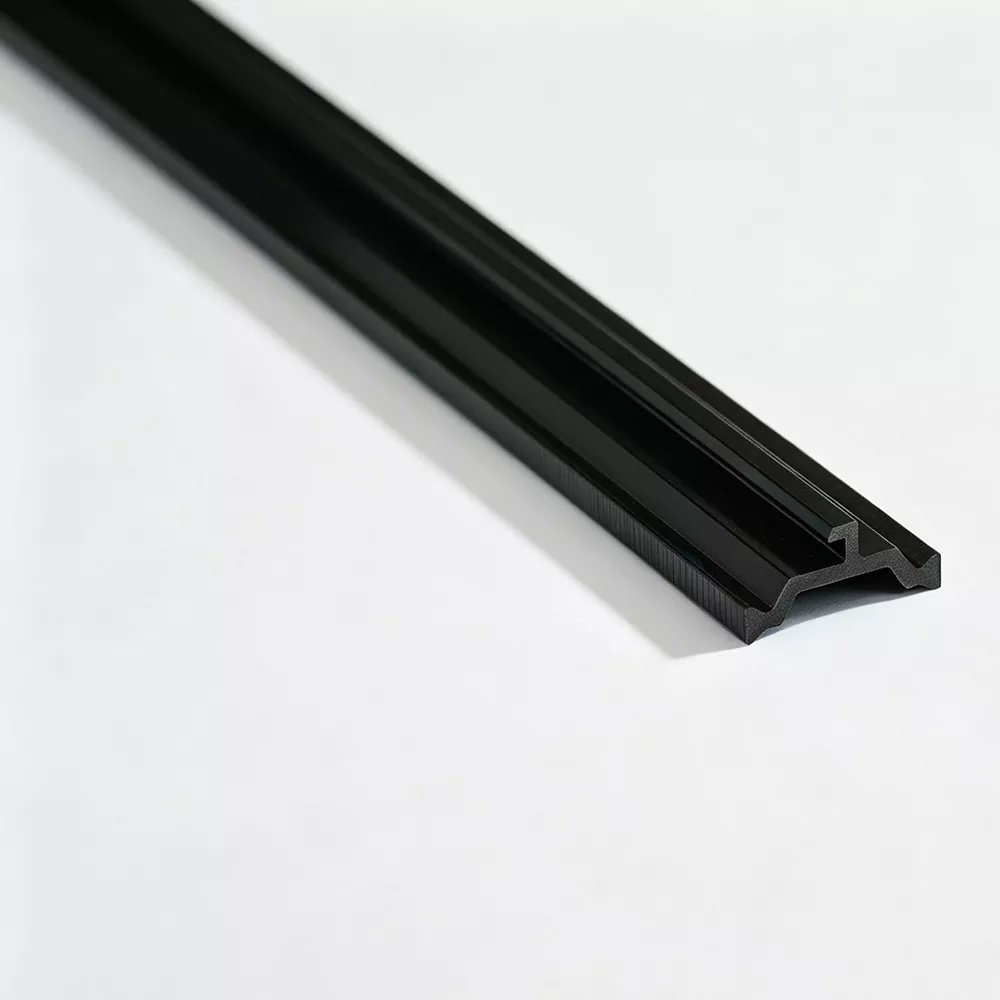

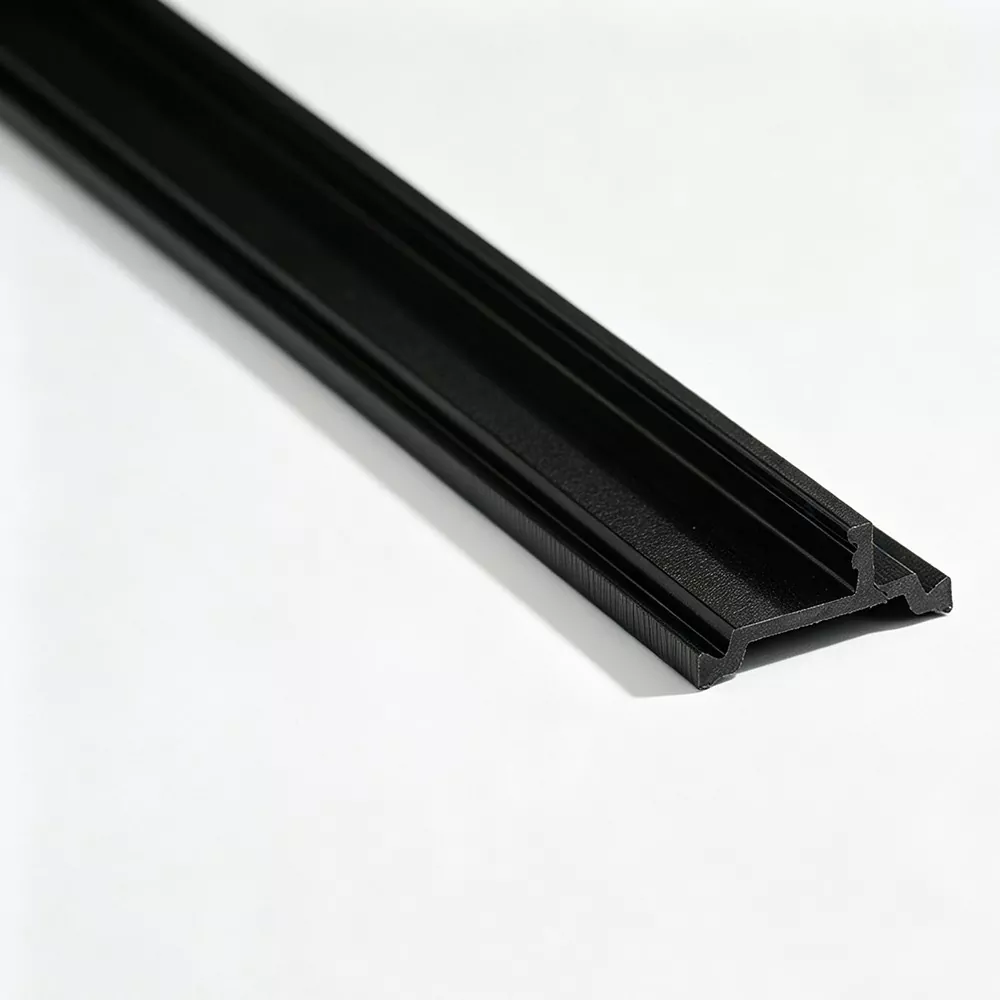

Listwa termoizolacyjna do okien przesuwnych

Taśma termoizolacyjna do okien przesuwnych jest instalowana w przełamanej termicznie aluminiowej ramie lub profilach skrzydeł, aby utworzyć niemetalową separację pomiędzy wewnętrzną i zewnętrzną sekcją aluminiową. Jinxing, chiński producent i fabryka, produkuje te profile głównie z PA66 GF25 i opracowuje geometrię taśmy zgodnie z profilem aluminiowym, konfiguracją rowków i strukturą połączeń.

Przeznaczone do profili okien przesuwnych

W oknie przesuwnym nie zastosowano tego samego układu profili, co w konwencjonalnym oknie uchylnym. W ościeżnicy najczęściej zastosowano prowadnice, a skrzydło porusza się po zaprojektowanym odcinku jezdnym. Pasek termoizolacyjny do okien przesuwnych musi zatem pasować do dostępnego profilu aluminiowego, nie ingerując w geometrię funkcjonalną zestawu przesuwnego.

Przy wyborze listwy ważnymi wymiarami są:

· Szerokość i głębokość rowka aluminiowego

· Szerokość i grubość paska

· Konstrukcja blokująca

· Umiejscowienie w ramie lub skrzydle

· Prześwit wokół części przesuwnej

· Sposób montażu profilu

Specyfikacja taśmy powinna zostać potwierdzona w odniesieniu do rzeczywistego wytłaczania aluminium przed produkcją.

Cechy produktu

Wzmocnienie PA66 GF25

Profil wykonany jest z PA66 wzmocnionego 25% włóknem szklanym, co zapewnia sztywność niezbędną do utrzymania zaprojektowanego kształtu po włożeniu w profil aluminiowy.

Dokładne zaangażowanie rowków

Przekrój poprzeczny jest dostosowany do rowka przyjmującego, dzięki czemu listwa pozostaje w prawidłowym położeniu podczas montażu mechanicznego.

Stabilne wymiary profilu

Kontrolowane wytłaczanie i kalibracja pomagają zachować stałą szerokość, grubość i krytyczne wymiary przekroju wzdłuż profilu.

Odporność na temperaturę i starzenie

Materiał można ocenić pod kątem starzenia termicznego, właściwości rozciągających w określonych temperaturach, wodoodporności i rozszerzalności liniowej zgodnie z obowiązującymi wymaganiami technicznymi.

Dopasowanie profilu ramy i skrzydła

W systemach okien przesuwnych można stosować różne układy przekładek termicznych ramy zewnętrznej i ruchomego skrzydła. Wymagana geometria listew może zatem różnić się w zależności od różnych profili aluminiowych w ramach tego samego systemu okiennego.

Na przykład profil ramy może wymagać innej szerokości lub układu ryglowania niż profil skrzydła, ponieważ ich geometria wytłoczeń i dostępne przestrzenie montażowe są różne.

Jinxing może osobno sprawdzić odpowiednie profile aluminiowe, aby określić odpowiednią taśmę termoizolacyjną dla każdego profilu.

Rozważania wokół toru ślizgowego

Pasek izolacyjny powinien pozostać w wyznaczonym obszarze profilu i nie powinien zmieniać wymiarów prowadnicy ślizgowej.

Z tego powodu pasek:

pozycja + grubość + geometria krawędzi + głębokość wsunięcia

muszą być skoordynowane z profilem aluminiowym. Prawidłowe dopasowanie wymiarowe pozwala uniknąć kolizji z sąsiednimi elementami profilu podczas montażu.

Wybór materiału

Jinxing używa głównie PA66 GF25 do produkcji pasków izolacji termicznej do okien przesuwnych.

Wzmocnienie włóknem szklanym zwiększa sztywność i wytrzymałość mechaniczną materiału bazowego PA66. W przypadku projektów o określonych specyfikacjach technicznych, przed rozpoczęciem produkcji można potwierdzić odpowiednie wymagania materiałowe i mechaniczne.

Punkty kontrolne

W przypadku profili okien przesuwnych kontrola koncentruje się na wymiarach wpływających na wsunięcie oraz na relacji pomiędzy listwą a profilem aluminiowym.

Kluczowe kontrole obejmują:

· Całkowite wymiary profilu

· Krytyczne wymiary wchodzące w rowek

· Geometria przekroju poprzecznego

· Stan powierzchni

· Właściwości rozciągające

· Twardość

· Wydajność starzenia termicznego

· Charakterystyka rozszerzalności liniowej

Wymagania dotyczące inspekcji można dostosować do specyfikacji klienta i obowiązujących norm.

Sekcje standardowe i niestandardowe

Jinxing może produkować popularne profile przekładki termicznej, takie jak typ I, typ C i typ T, a także niestandardowe sekcje opracowane dla określonych profili okien przesuwnych.

Personalizacja może obejmować:

Jak określić produkt

Kiedy pozyskujemy taśmę termoizolacyjną do okien przesuwnych, najważniejszym odniesieniem jest profil aluminiowy.

Podaj następujące informacje, jeśli są dostępne:

Rysunek profilu okiennego → Wymiary rowka → Wymagany przekrój listwy → Materiał → Kolor → Długość → Ilość

Jeżeli system okienny zawiera różne profile ram i skrzydeł, rysunki dla każdego odpowiedniego przekroju należy dostarczyć osobno.

Często zadawane pytania

Gdzie montuje się listwę termoizolacyjną w oknie przesuwnym?

Montowany jest w izolowanej termicznie aluminiowej ramie lub profilu skrzydła. Dokładna pozycja zależy od projektu wytłaczania.

Czy listwa termoizolacyjna do okien przesuwnych nadaje się zarówno do ram okien przesuwnych, jak i skrzydeł?

Listwę można zaprojektować pod dowolny typ kształtownika aluminiowego, jednak wymagana geometria może różnić się pomiędzy ościeżnicą a skrzydłem.

Jakiego materiału używa Jinxing?

Jinxing wykorzystuje głównie PA66 GF25 wzmocniony 25% włóknem szklanym.

Czy listwa termiczna będzie miała wpływ na tor ślizgowy?

Pas powinien być zaprojektowany tak, aby pozostawał w określonym obszarze profilu i zachowywał wymagane wymiary wokół toru. Dlatego przed wyborem listwy należy sprawdzić rysunek wytłoczki aluminiowej.

Czy Jinxing może wyprodukować listwę do autorskiego profilu okna przesuwnego?

Tak. Jinxing może opracować niestandardową sekcję na podstawie rysunku wytłoczki aluminiowej lub istniejącej próbki.

Czy w jednym systemie okien przesuwnych można zastosować różne specyfikacje listew?

Tak. Różne aluminiowe profile ram i skrzydeł mogą wymagać różnych wymiarów listew lub konstrukcji przekrojów poprzecznych.
