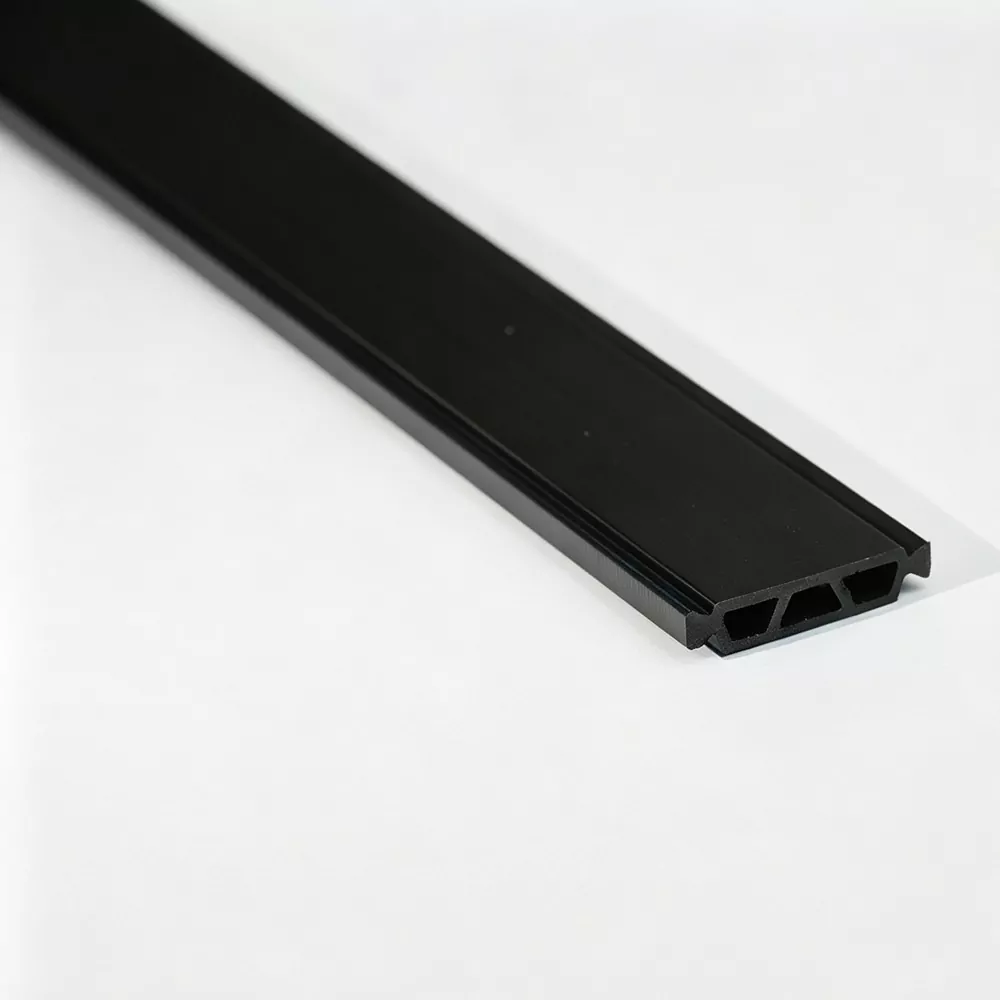

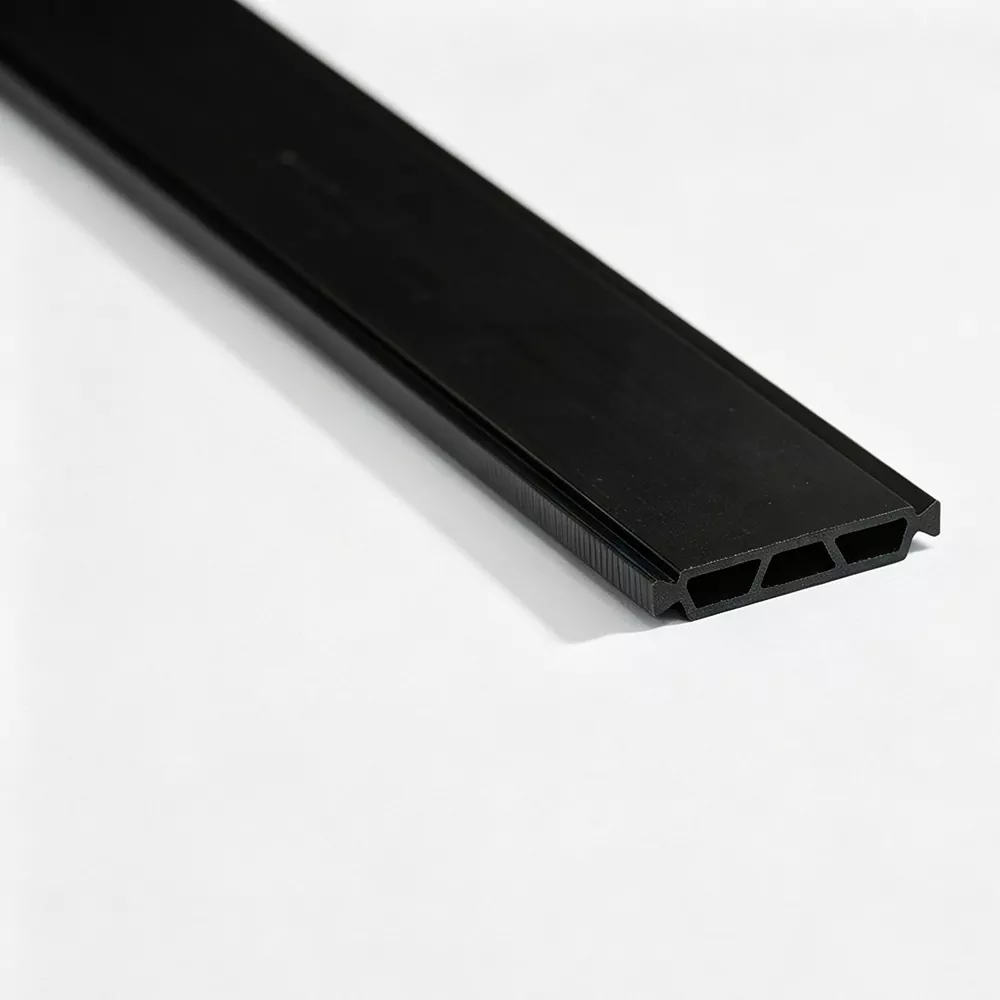

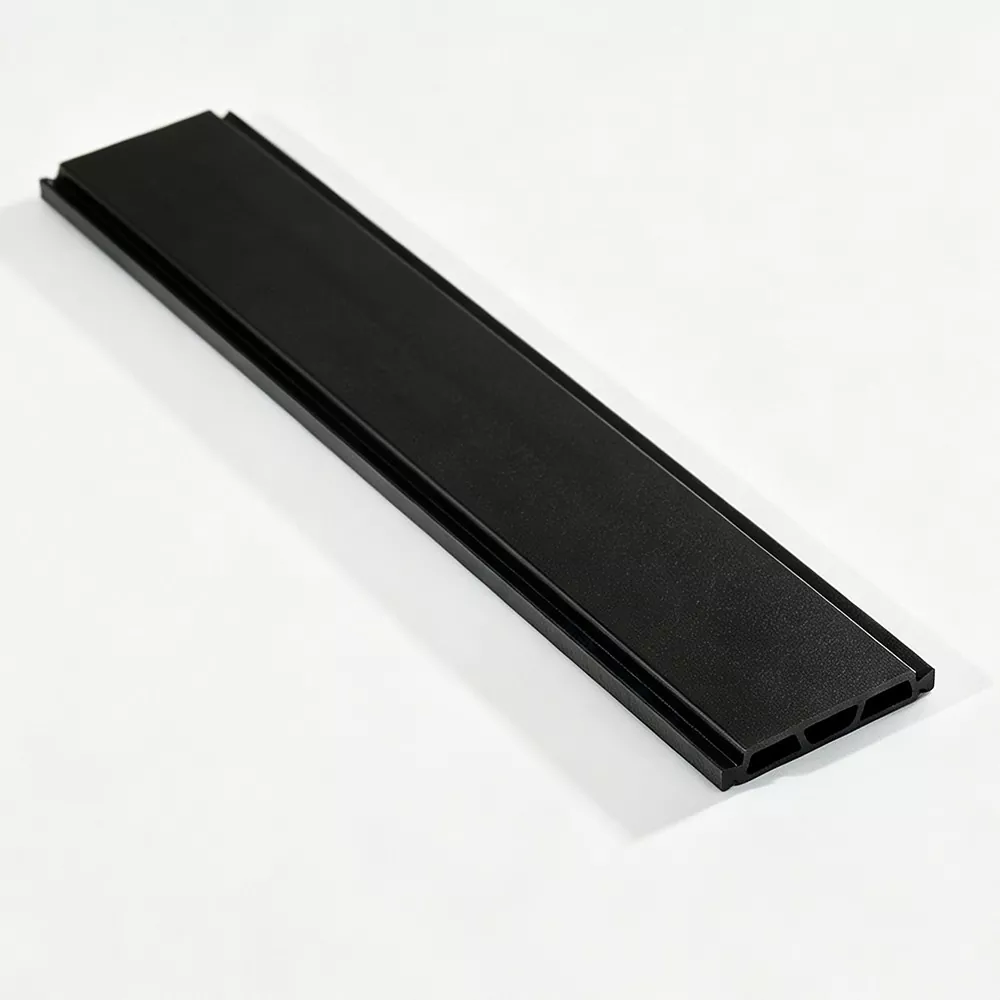

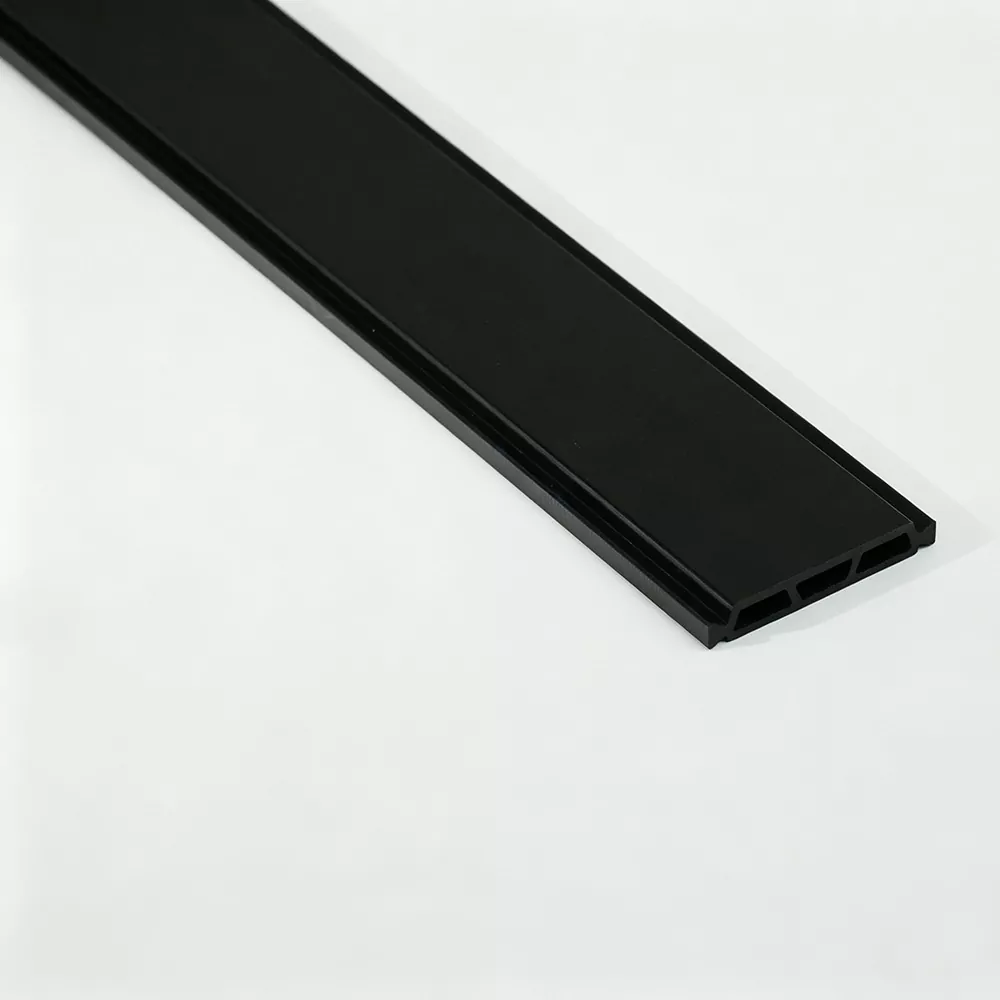

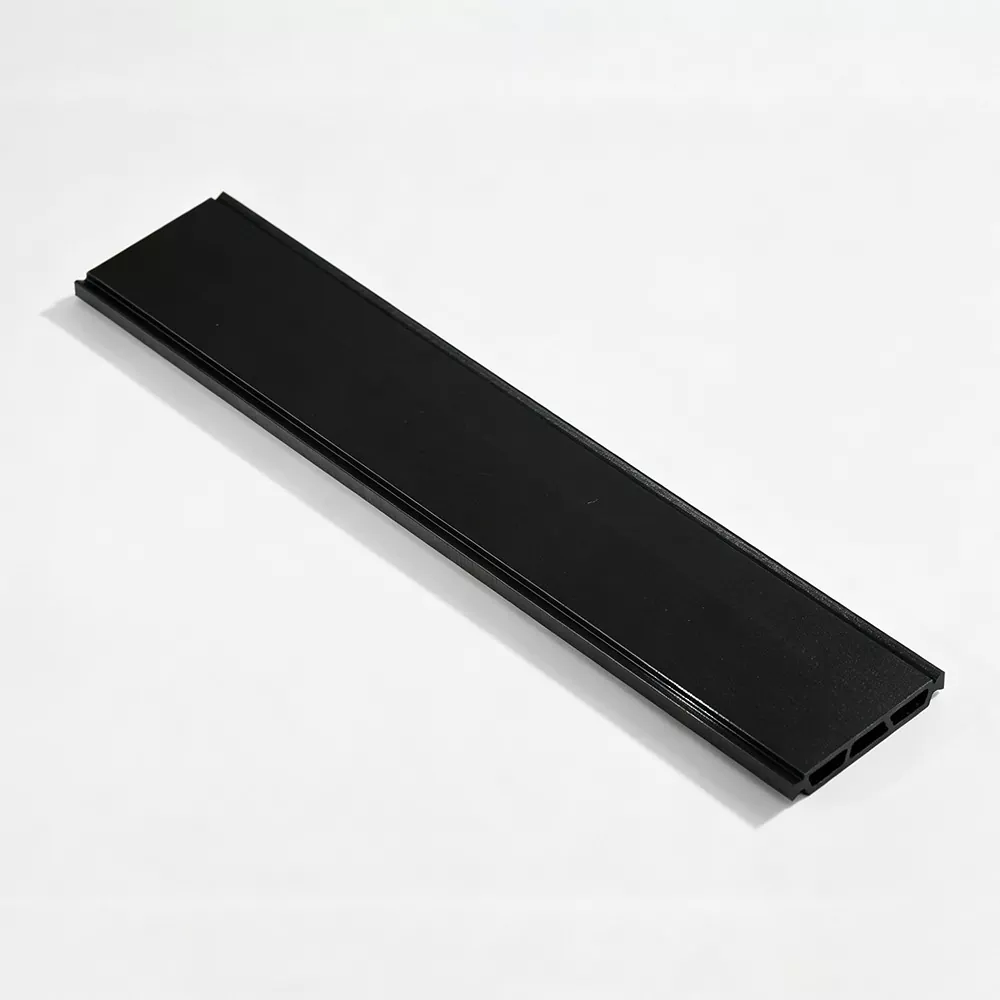

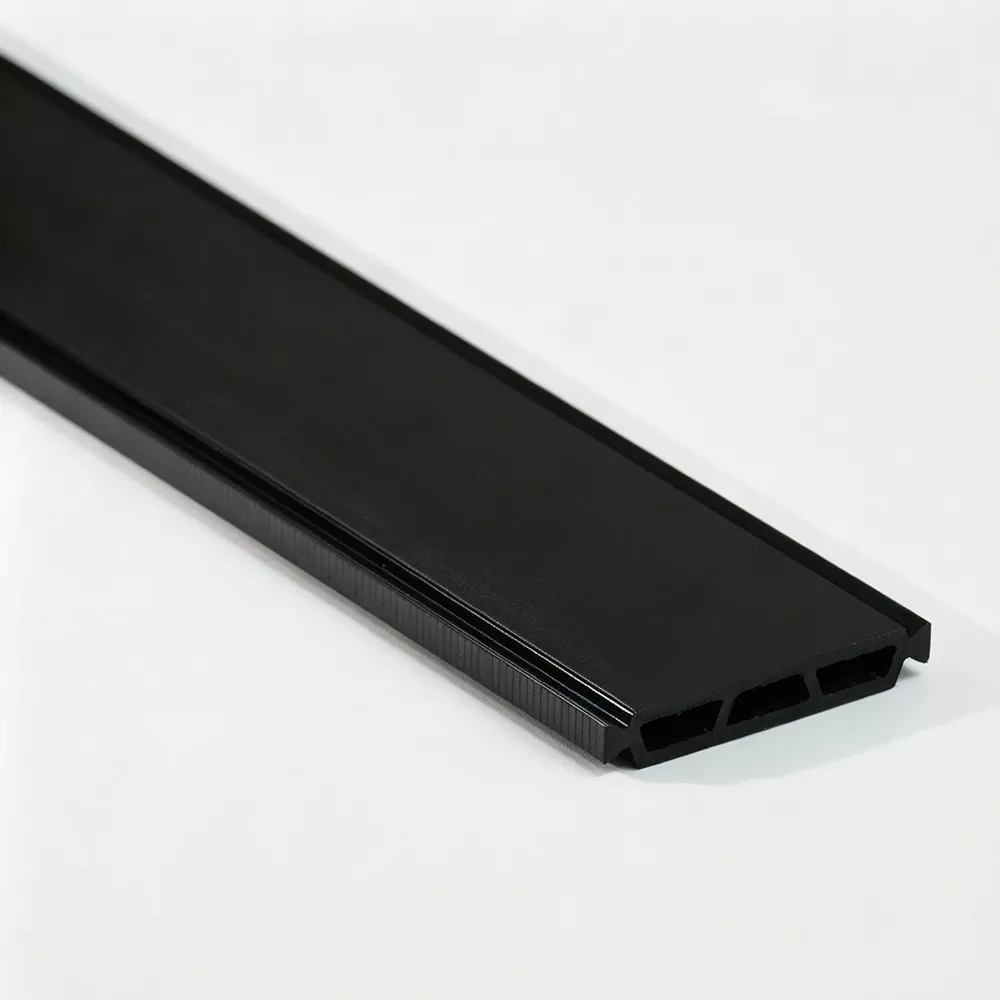

Listwa termoizolacyjna do okien aluminiowych

Listwa termoizolacyjna do okien aluminiowych to element izolacyjny instalowany pomiędzy oddzielnymi sekcjami aluminiowymi w ramie okna z przebiciem termicznym. Tworzy niemetalową barierę w profilu aluminiowym, pomagając zmniejszyć bezpośrednie przenikanie ciepła przez ramę, zachowując jednocześnie mechaniczne połączenie pomiędzy dwiema sekcjami aluminiowymi.

Jinxing produkuje te listwy głównie z PA66 GF25, a wymiary profili dobierane są w zależności od profilu okna aluminiowego, konfiguracji rowków i metody montażu.

Jak listwa działa w oknie aluminiowym

W konwencjonalnej aluminiowej ramie okiennej aluminium zapewnia ciągłą metalową ścieżkę pomiędzy stroną zewnętrzną i wewnętrzną. System przekładki termicznej przerywa tę ścieżkę, umieszczając pasek poliamidowy pomiędzy dwiema sekcjami aluminiowymi.

Pasek spełnia zatem dwie ważne role:

Separacja termiczna – ogranicza bezpośrednie przewodzenie ciepła metal-metal przez ramę.

Połączenie profili – współpracuje z profilem aluminiowym, aby po montażu zachować zaprojektowane relacje między dwiema sekcjami ramy.

Wydajność całego okna zależy od profilu aluminiowego, szyby, uszczelek, listwy termoizolacyjnej i sposobu montażu. Dlatego też listwę należy dobrać odpowiednio do całego profilu okna, a nie wybierać ją jako izolowany element.

Cechy produktu

· Konstrukcja PA66 GF25  — Wzmocnienie włóknem szklanym zapewnia sztywność i wytrzymałość mechaniczną wymaganą do montażu aluminiowych profili okiennych.

· Wymiary dopasowane do profilu  — szerokość, grubość i geometrię przekroju można wyprodukować zgodnie z pasującym profilem aluminiowym.

· Stała geometria wstawiania – Kontrolowane wytłaczanie pomaga zachować wymiary wymagane do dopasowania paska do profilu aluminiowego.

· Separacja termiczna  — Sekcja poliamidowa przerywa bezpośrednią ścieżkę metalu pomiędzy wewnętrzną i zewnętrzną sekcją aluminiową.

· Zgodność przetwarzania  — Profil został zaprojektowany tak, aby umożliwić wstawianie i późniejsze mechaniczne łączenie sekcji aluminiowych.

Pasujące do aluminiowego profilu okiennego

Prawidłowy dobór listew rozpoczyna się od wytłoczki aluminiowej, a nie tylko od wymaganej szerokości listwy.

Przed produkcją należy zwykle potwierdzić następujące wymiary:

· Szerokość rowka profilu aluminiowego

· Głębokość rowka

· Szerokość i grubość paska

· Geometria blokująca lub ząbkowana

· Odległość pomiędzy dwiema sekcjami aluminiowymi

· Wymagana długość paska

· Sposób montażu i walcowania

W przypadku nowo opracowanych profili okiennych Jinxing może przejrzeć rysunek wytłoczki aluminiowej i określić odpowiedni przekrój listwy termicznej.

PA66 GF25 do profili okiennych

Jinxing używa PA66 GF25 jako głównego materiału na listwę termoizolacyjną do okien aluminiowych. Dodatek 25% włókna szklanego zwiększa sztywność i wytrzymałość mechaniczną materiału poliamidowego.

Właściwości materiału istotne dla zastosowań profili okiennych mogą obejmować wytrzymałość na rozciąganie, twardość, odporność na starzenie termiczne, wodoodporność i zachowanie przy zmianach temperatury. Specyficzne wymagania badawcze mogą zostać uzgodnione zgodnie z profilem klienta i obowiązującymi normami.

Opcje profilu

Różne systemy okien aluminiowych wymagają różnych geometrii listew. Jinxing może zapewnić:

Końcowy przekrój należy porównać z rzeczywistym rysunkiem profilu aluminiowego.

Uwagi dotyczące instalacji i montażu

Listwa termoizolacyjna do okien aluminiowych musi prawidłowo pasować do aluminiowego rowka przed mechanicznym połączeniem obu sekcji. Nieodpowiednia szerokość lub geometria blokowania może skutkować trudnościami w montażu, deformacją profilu lub niewystarczającym połączeniem po walcowaniu.

Z tego powodu Jinxing może pomóc w sprawdzeniu wymiarów taśmy względem wytłaczanego aluminium klienta przed masową produkcją. W przypadku istniejących linii produkcyjnych informacje dotyczące procesu wstawiania i walcowania mogą również pomóc w ustaleniu, czy proponowana sekcja jest odpowiednia.

Punkty jakości dla okiennych pasków termoizolacyjnych

W przypadku okien aluminiowych kontrola jakości koncentruje się na cechach, które bezpośrednio wpływają na montaż profili i jakość usług:

Wymiary sekcji
Wymiary krytyczne są sprawdzane, aby upewnić się, że pasek pasuje do określonego rowka aluminiowego.

Stan powierzchni
Profil jest sprawdzany pod kątem widocznych defektów, które mogą mieć wpływ na wkładanie lub wygląd.

Właściwości mechaniczne
Odpowiednie właściwości związane z rozciąganiem, twardością i ścinaniem można testować zgodnie z ustalonymi wymaganiami.

Właściwości termiczne i środowiskowe
Testy mogą obejmować starzenie termiczne, wodoodporność i wydajność w określonych temperaturach, jeśli jest to wymagane.

Dostosowanie do aluminiowych profili okiennych

Jinxing może produkować paski termoizolacyjne w oparciu o:

· Rysunki wytłaczania aluminium

· Istniejące próbki pasków

· Niestandardowe wymiary

· Przekroje specjalne

· Wymagane kolory

· Określone długości cięcia

· Indywidualne pakowanie i znakowanie laserowe

W przypadku projektów profili okiennych OEM przekrój paska można opracować zgodnie z wymaganiami klienta dotyczącymi wytłaczania aluminium.

Często zadawane pytania

Do czego służy listwa termoizolacyjna w oknach aluminiowych?

Oddziela wewnętrzne i zewnętrzne sekcje aluminiowe ramy okiennej z przebiciem termicznym i przerywa bezpośrednią metalową ścieżkę wymiany ciepła.

Jakiego materiału używa się na listwę termoizolacyjną do okien aluminiowych?

Jinxing wykorzystuje głównie PA66 GF25, składający się z PA66 wzmocnionego 25% włóknem szklanym.

Jak wybrać listwę termoizolacyjną do okna aluminiowego?

Pasek powinien pasować do szerokości rowka profilu aluminiowego, głębokości, struktury blokującej i metody montażu. Najbardziej przydatnym odniesieniem jest rysunek profilu aluminiowego.

Czy Jinxing może wyprodukować listwy do nowego aluminiowego profilu okiennego?

Tak. Jinxing może opracować wymagany przekrój taśmy i oprzyrządowanie w oparciu o rysunek lub próbkę wytłaczania aluminium.

Czy dostępne są standardowe paski typu I, typu C i typu T?

Tak. Jinxing produkuje profile typu I, typu C, typu T oraz profile z przekładką termiczną o specjalnym kształcie, zgodnie z wymaganą konstrukcją profilu aluminiowego.

Czy listwę termoizolacyjną można dostarczyć w długościach niestandardowych?

Tak. Jinxing obsługuje cięcie dostosowane do wymagań klienta w zakresie przetwarzania i montażu.
