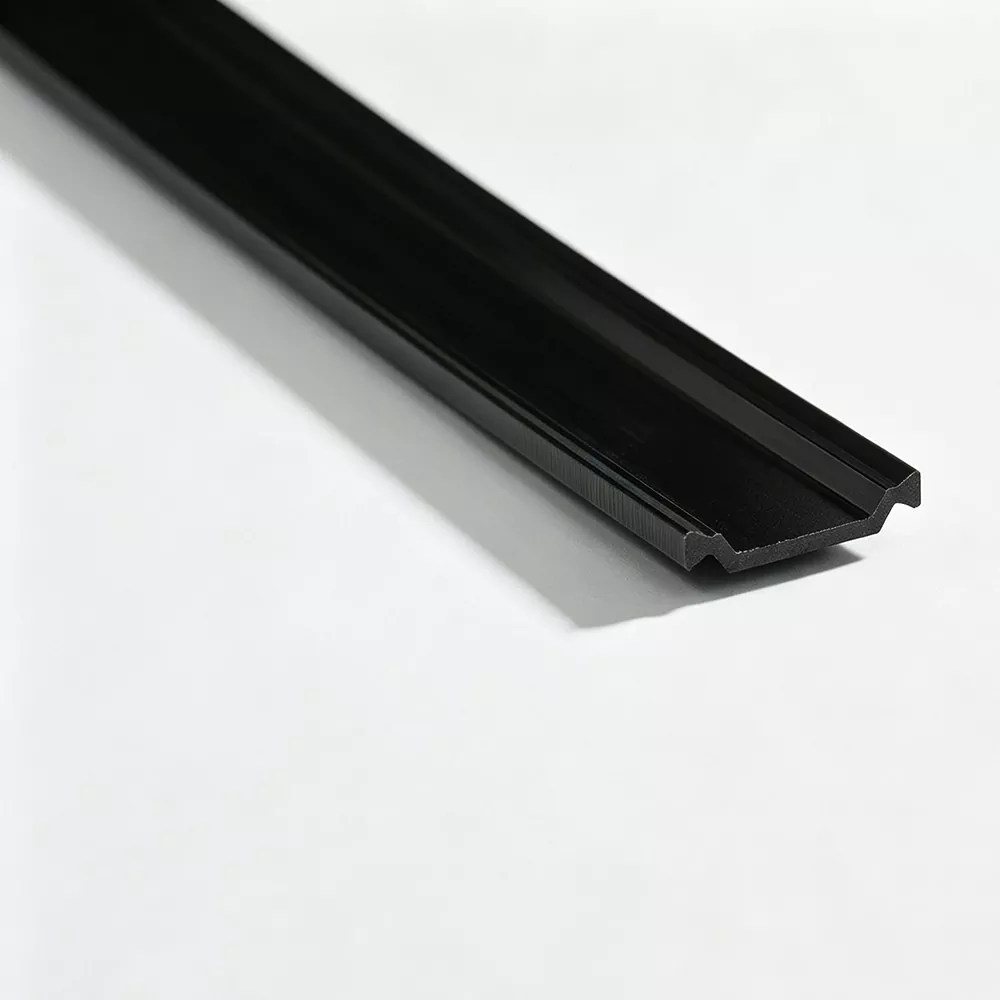

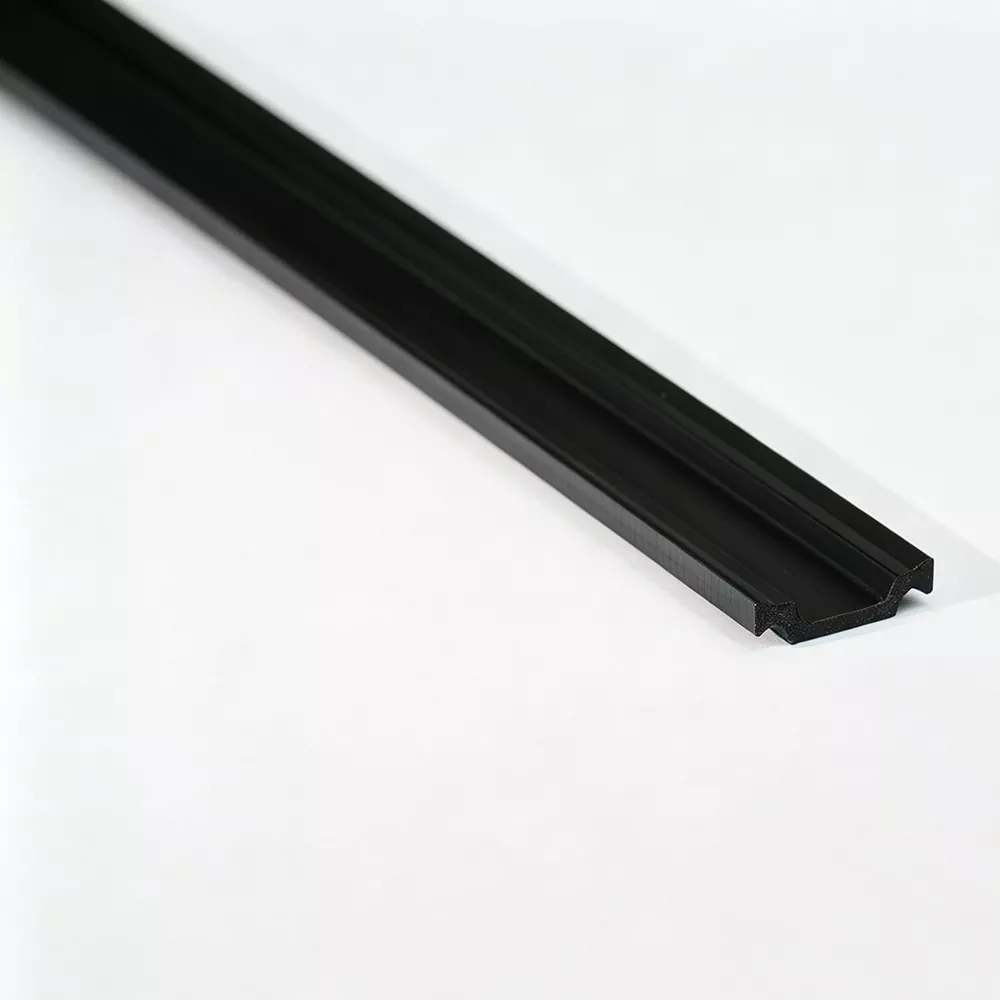

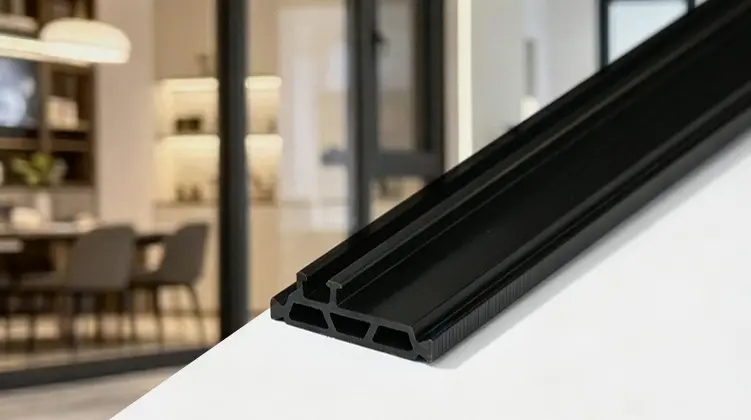

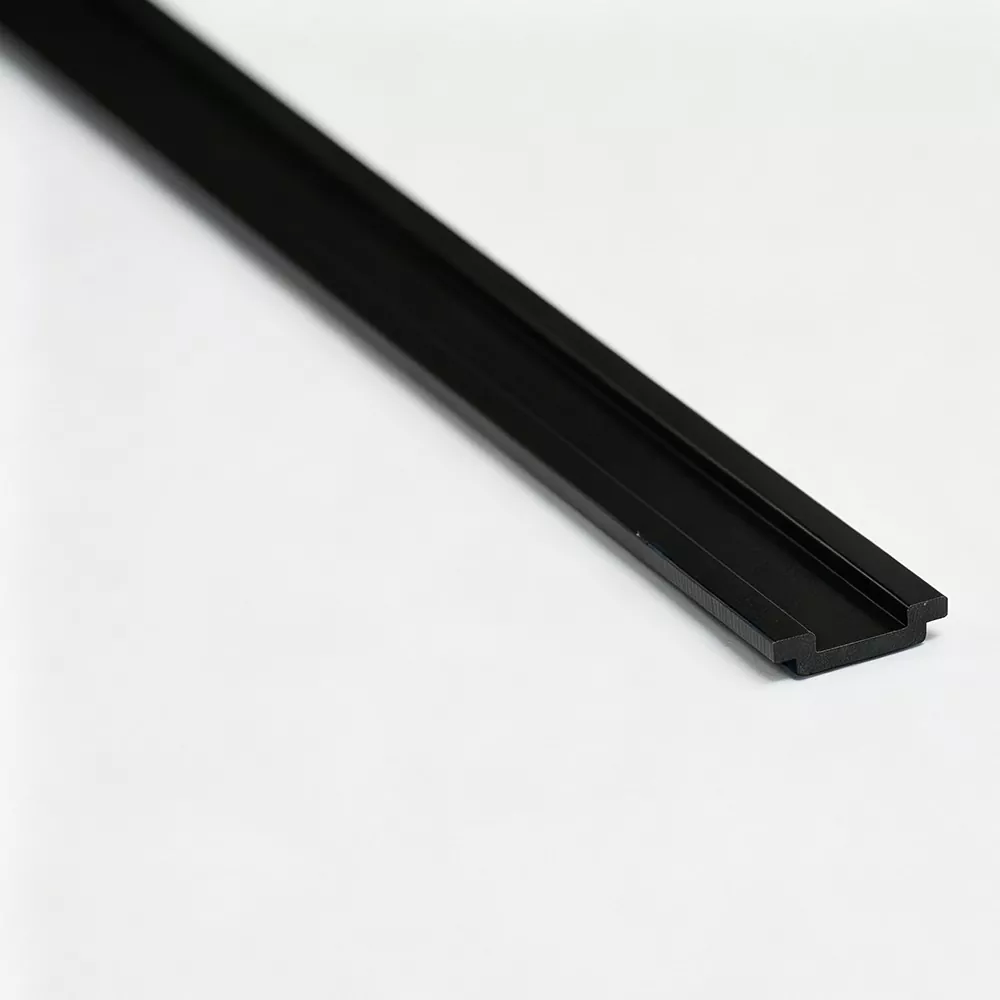

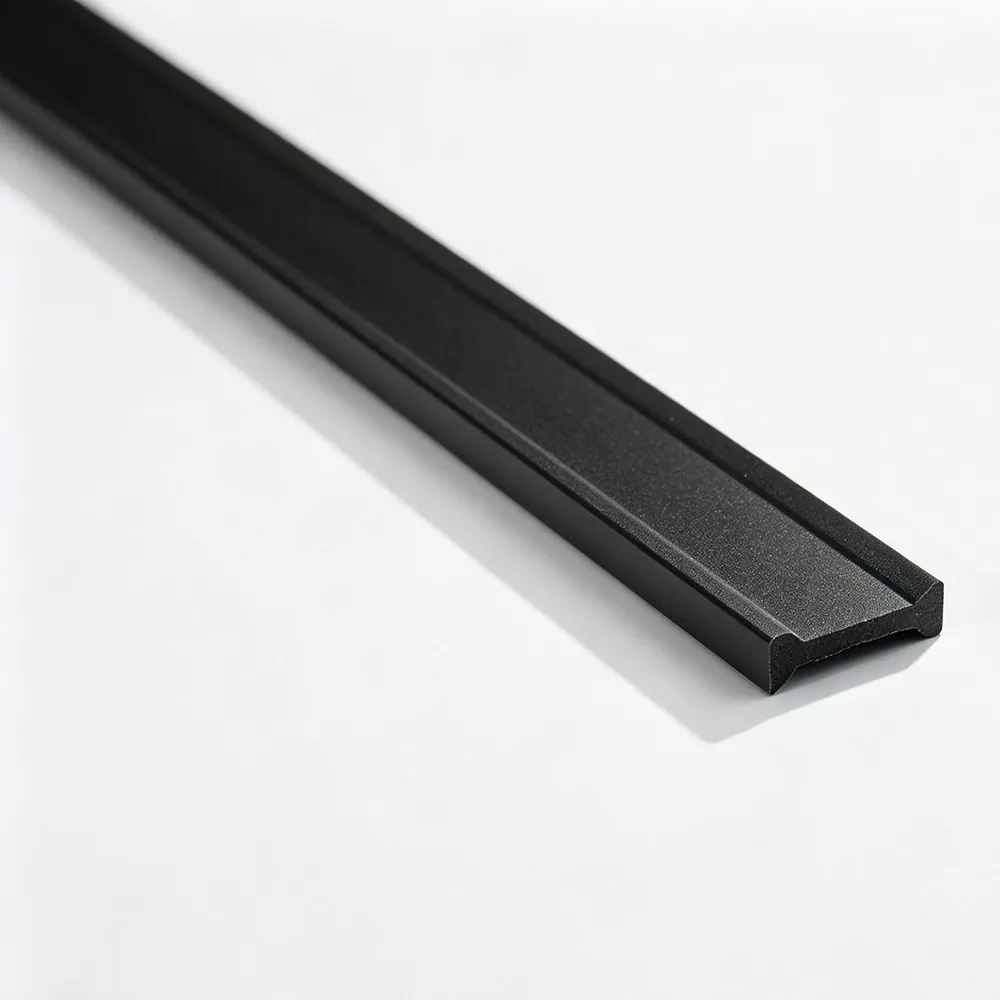

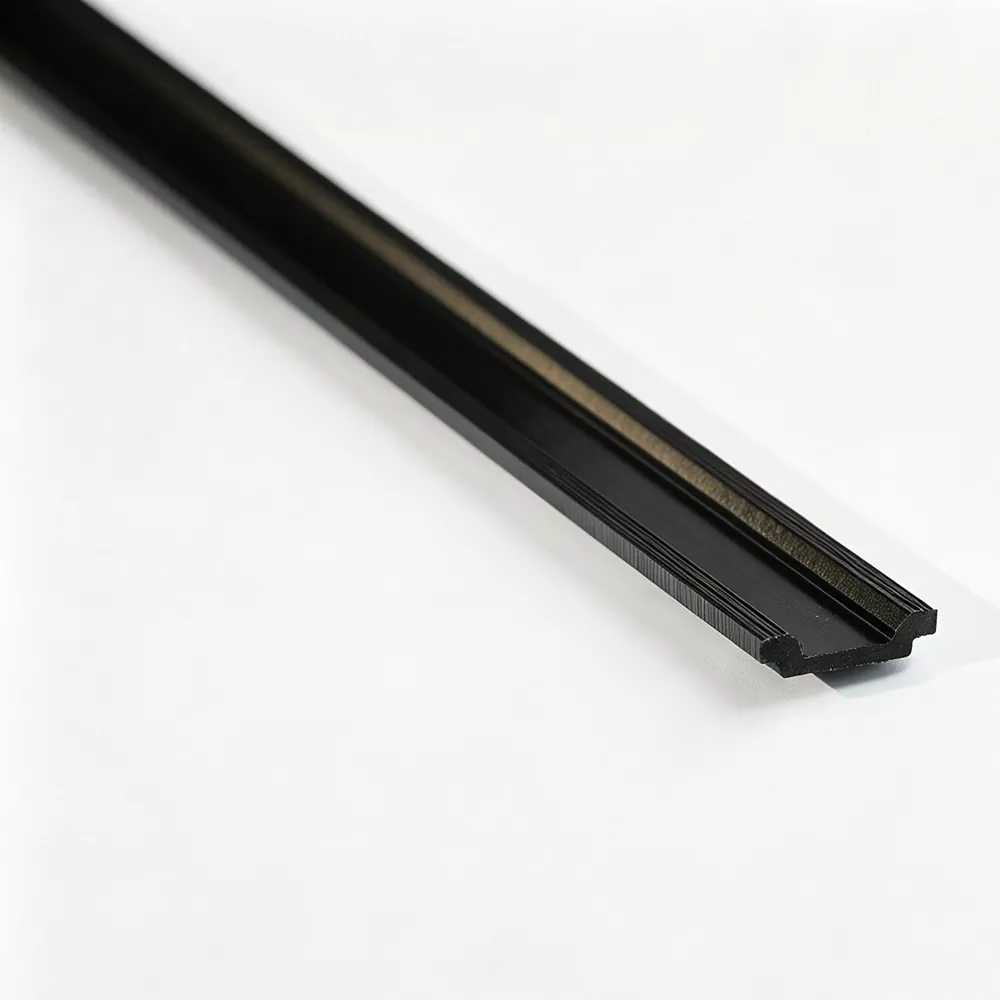

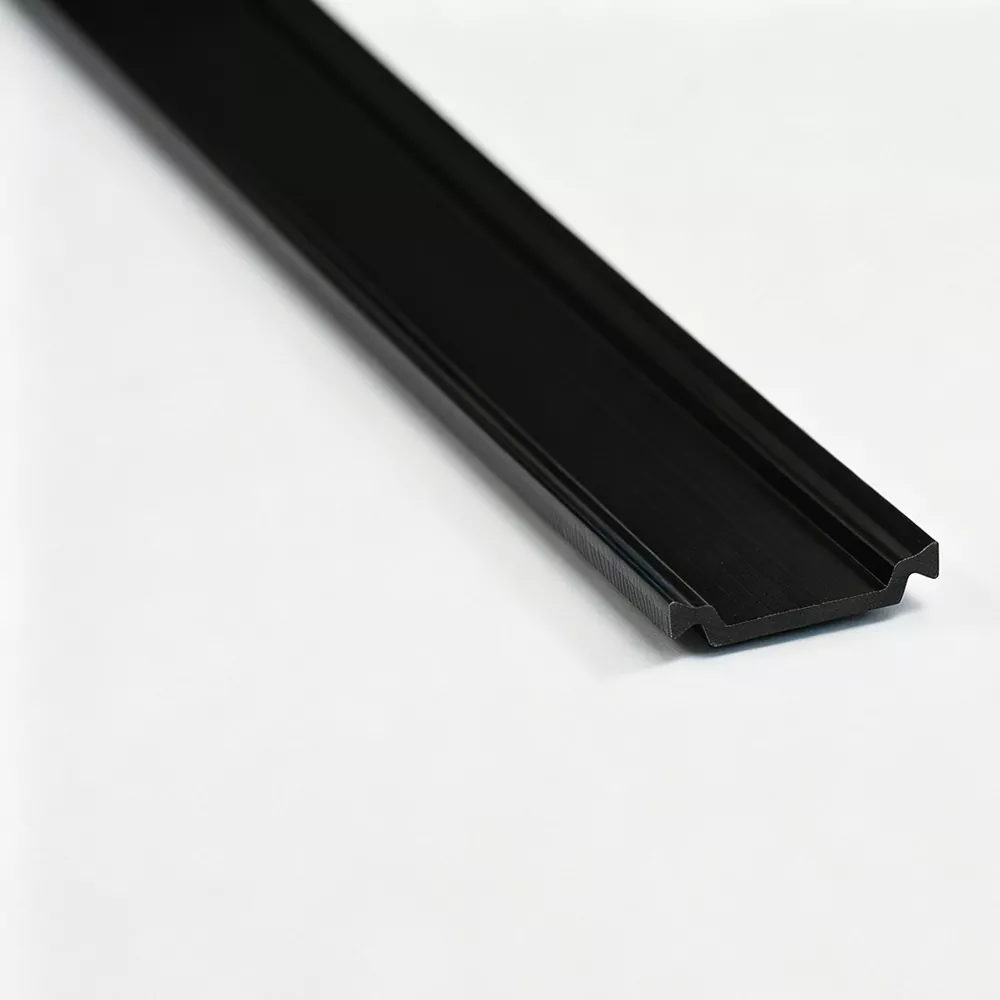

Listwa termoizolacyjna do drzwi aluminiowych

Listwę termoizolacyjną do drzwi aluminiowych montuje się pomiędzy oddzielnymi sekcjami aluminiowymi profilu drzwiowego przełamanego termicznie. Tworzy barierę poliamidową w ramie lub skrzydle, redukując ciągłą ścieżkę aluminium pomiędzy stroną zewnętrzną i wewnętrzną.

Ponieważ w drzwiach aluminiowych znajdują się ruchome skrzydła, większe przekroje ościeżnic, obszary okuć oraz wielokrotne otwieranie i zamykanie, listwa termoizolacyjna musi niezawodnie współpracować z mechanicznym systemem łączenia profilu. Dlatego jego przekrój poprzeczny i geometria blokowania muszą dokładnie pasować do profilu aluminiowego.

Zaprojektowane wokół aluminiowych profili drzwiowych

Profile drzwiowe mogą mieć różną konfigurację rowków w zależności od konstrukcji ościeżnicy, konstrukcji skrzydła, rozmieszczenia okuć i wymiarów systemu. Pasek termoizolacyjny do drzwi aluminiowych może nie nadawać się do innego.

Jinxing może wyprodukować taśmę zgodnie z wymaganymi:

· Szerokość i głębokość rowka

· Szerokość i grubość paska

· Blokowanie geometrii

· Pozycja wstawienia profilu

· Kształt przekroju poprzecznego

· Wykończona długość

W przypadku nowego systemu drzwi rysunek wytłoczki aluminiowej może posłużyć do sprawdzenia wymaganego przekroju listwy przed produkcją.

Cechy produktu

Wzmocniony PA66 GF25

W pasku zastosowano PA66 wzmocniony 25% włóknem szklanym. Zapewnia to sztywność i wytrzymałość mechaniczną potrzebną, aby element poliamidowy pozostał połączony z profilem aluminiowym po montażu.

Bezpieczne zaangażowanie profilu

Geometria paska może zawierać wymagane elementy blokujące lub sprzęgające, dzięki czemu współpracuje z odpowiednim profilem aluminiowym podczas łączenia profili.

Spójne wymiary

Stabilne wytłaczanie i kalibracja pomagają utrzymać określone wymiary profilu, wspierając spójne wstawianie we wszystkich partiach produkcyjnych.

Nadaje się do wielokrotnego otwierania drzwi

Pasek izolacji termicznej stanowi część zespołu profilu stałego, a nie sam ruchomy osprzęt. Jego właściwości mechaniczne i stabilność wymiarowa pozwalają na zachowanie zaprojektowanego połączenia pomiędzy kształtownikami aluminiowymi podczas normalnej pracy bramy.

Kontrola wymiarowa zależna od temperatury

Materiał można ocenić pod kątem starzenia termicznego, właściwości rozciągających w różnych temperaturach i rozszerzalności liniowej zgodnie z obowiązującymi wymaganiami testowymi.

Montaż profilu drzwi

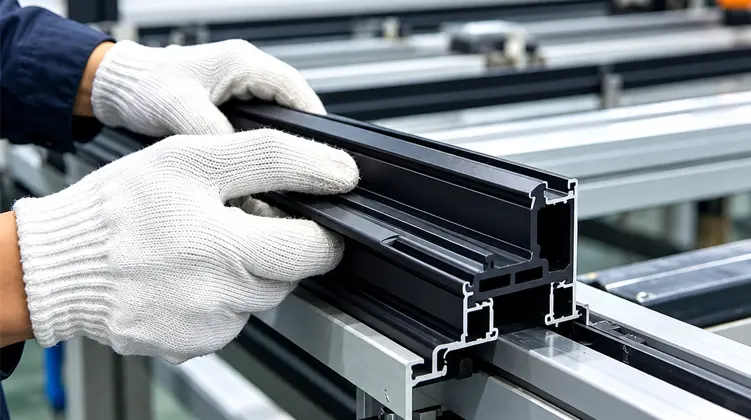

Pasek termoizolacyjny do drzwi aluminiowych zwykle instaluje się w przygotowanych rowkach profili aluminiowych przed mechanicznym połączeniem profilu.

Sekwencja montażu zazwyczaj obejmuje:

Przygotowanie rowka → Wkładanie taśmy → Wyrównanie pozycji → Walcowanie mechaniczne → Kontrola profilu

Wymiary taśmy muszą być zgodne z urządzeniem wprowadzającym i parametrami walcowania. Złe dopasowanie wymiarów może utrudnić wkładanie lub wpłynąć na ostateczne połączenie pomiędzy sekcjami aluminiowymi.

Gdzie mieści się w drzwiach aluminiowych

Dokładne położenie listwy izolacyjnej zależy od systemu profili drzwiowych. Może być wkomponowany w profil ramy głównej lub skrzydła, gdzie profil aluminiowy jest podzielony na izolowane termicznie części.

W przypadku profili o różnych przekrojach listwa termoizolacyjna do drzwi aluminiowych może wymagać określonych krawędzi zamykających, uskoków lub innych cech geometrycznych. Właśnie dlatego Jinxing traktuje profil aluminiowy jako główny punkt odniesienia przy opracowywaniu listwy izolacyjnej do drzwi.

Wybór materiału

Jinxing używa głównie PA66 GF25 do produkcji aluminiowych pasków izolacji termicznej do drzwi.

Wzmocnienie włóknem szklanym zwiększa sztywność materiału PA66 i pomaga listwie wytrzymać wymagania mechaniczne związane z montażem profili. W przypadku projektów niestandardowych wymagania materiałowe mogą zostać potwierdzone zgodnie ze specyfikacją techniczną klienta i obowiązującymi normami.

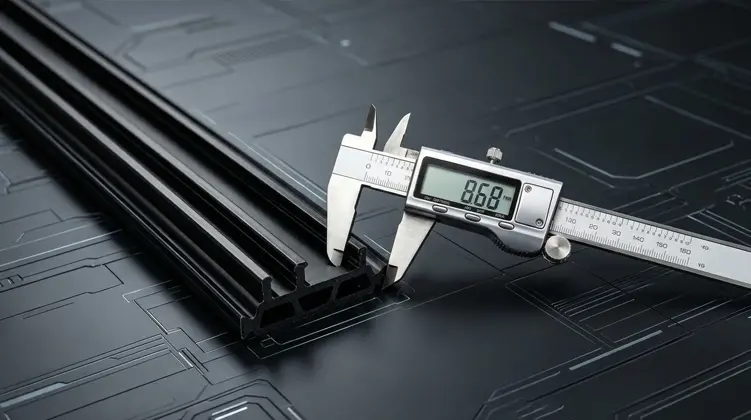

Kontrole wymiarowe i mechaniczne

W przypadku drzwi aluminiowych ważnymi punktami kontroli są:

Wymagania badawcze mogą być uzgadniane zgodnie z zastosowaniem klienta i obowiązującymi normami.

Niestandardowe profile izolacji drzwi

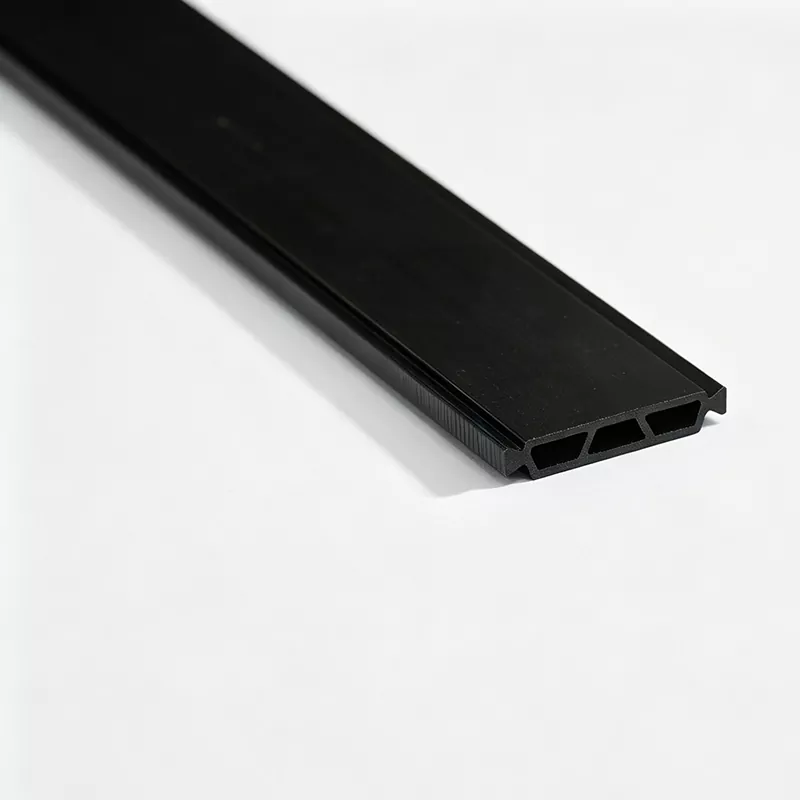

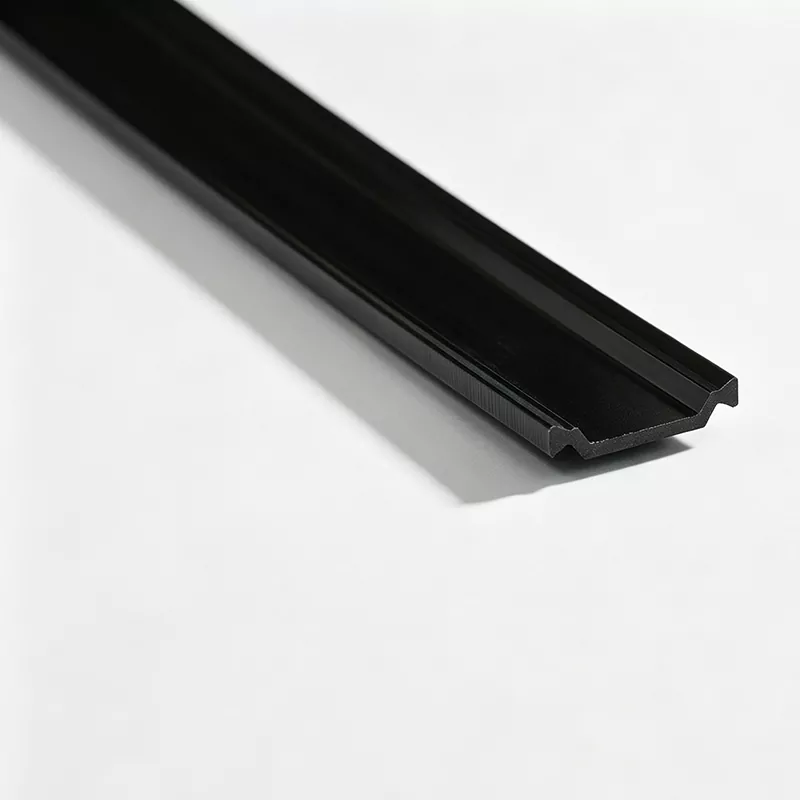

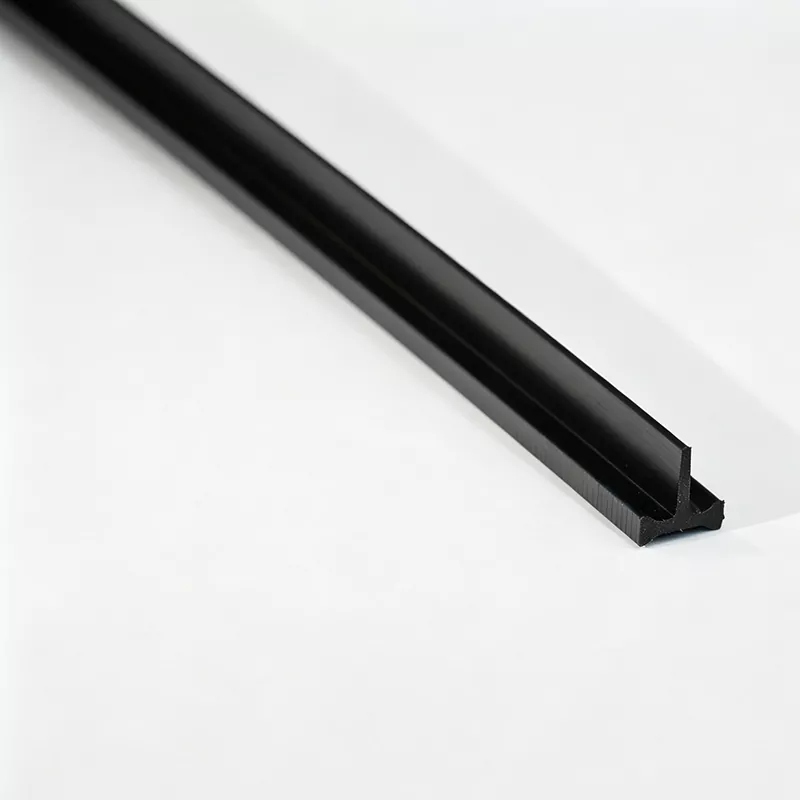

Jeśli standardowa listwa typu I, typu C lub typu T nie pasuje do profilu drzwi, Jinxing może opracować sekcję dostosowaną do indywidualnych potrzeb.

Klienci mogą zapewnić:

Rysunek profilu aluminiowego
Najbardziej bezpośrednie odniesienie do określania wymaganej geometrii paska.

Istniejąca próbka paska
Przydatne przy wymianie istniejącego dostawcy lub odtwarzaniu aktualnego profilu.

Wymiary przekroju
Odpowiednie, gdy nie jest dostępny kompletny rysunek techniczny.

Jinxing może następnie przystąpić do potwierdzania sekcji, opracowywania narzędzi, produkcji próbnej i produkcji masowej.

Często zadawane pytania

Co to jest listwa termoizolacyjna do drzwi aluminiowych?

Jest to profil poliamidowy montowany pomiędzy oddzielnymi sekcjami aluminiowymi w systemie drzwi z przegrodą termiczną w celu przerwania bezpośredniego metalowego połączenia obu stron.

Dlaczego PA66 GF25 stosuje się do aluminiowych pasków izolacyjnych do drzwi?

PA66 stanowi bazę polimerową, natomiast 25% wzmocnienie włóknem szklanym zwiększa sztywność i wytrzymałość mechaniczną montażu profili.

Czy listwę można zaprojektować pod duże aluminiowe profile drzwiowe?

Tak. Jinxing może opracować różne przekroje i wymiary w zależności od profilu aluminiowego drzwi.

Jak sprawdzić czy listwa będzie pasować do profilu moich drzwi?

Dostarcz rysunek profilu aluminiowego lub fizyczną próbkę paska. Następnie można porównać wymiary rowka i geometrię blokowania z proponowanym przekrojem taśmy.

Czy Jinxing może wyprodukować taśmę izolacyjną do drzwi o specjalnym kształcie?

Tak. Istnieje możliwość opracowania profili niestandardowych na podstawie rysunków, próbek lub potwierdzonych wymiarów technicznych.

Czy listwa wpływa na izolacyjność cieplną całych drzwi?

Tak, stanowi część separacji termicznej w ramie aluminiowej. Jednakże właściwości cieplne kompletnych drzwi aluminiowych zależą również od konstrukcji ramy, przeszklenia, uszczelek, okuć i innych komponentów.
