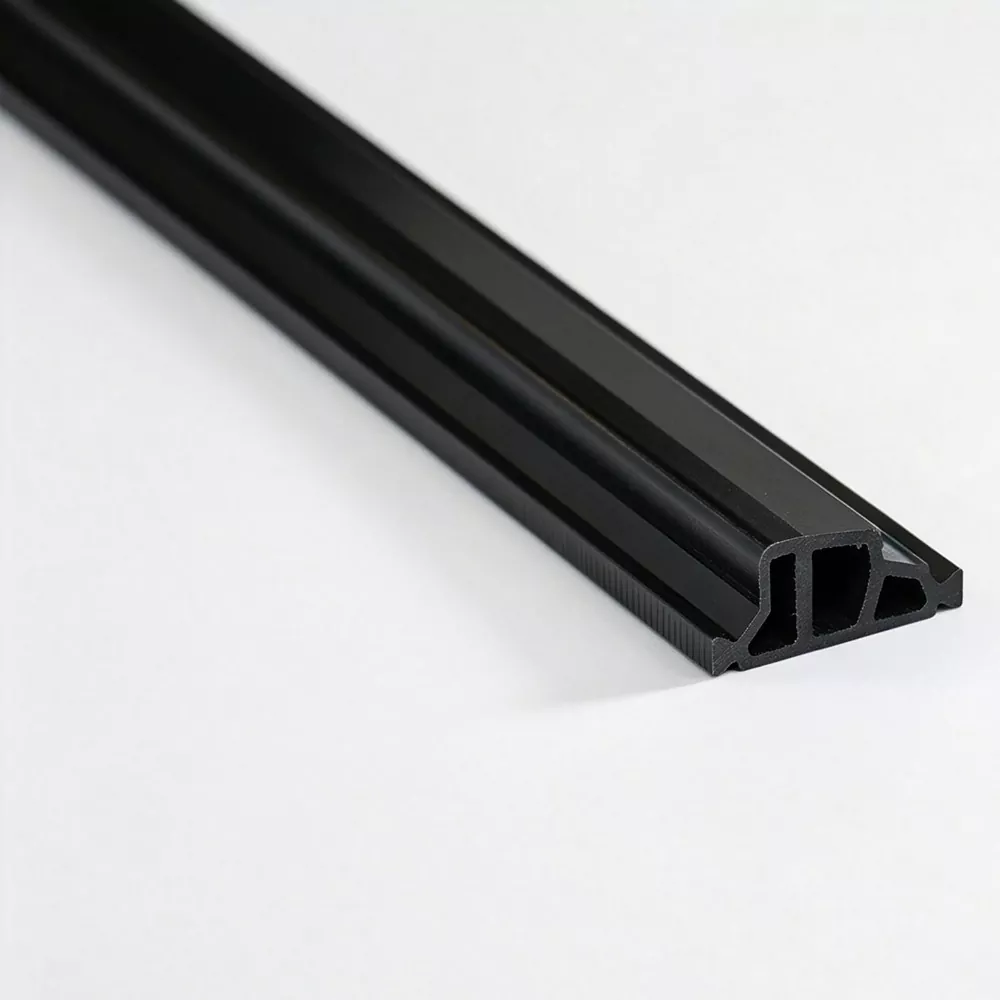

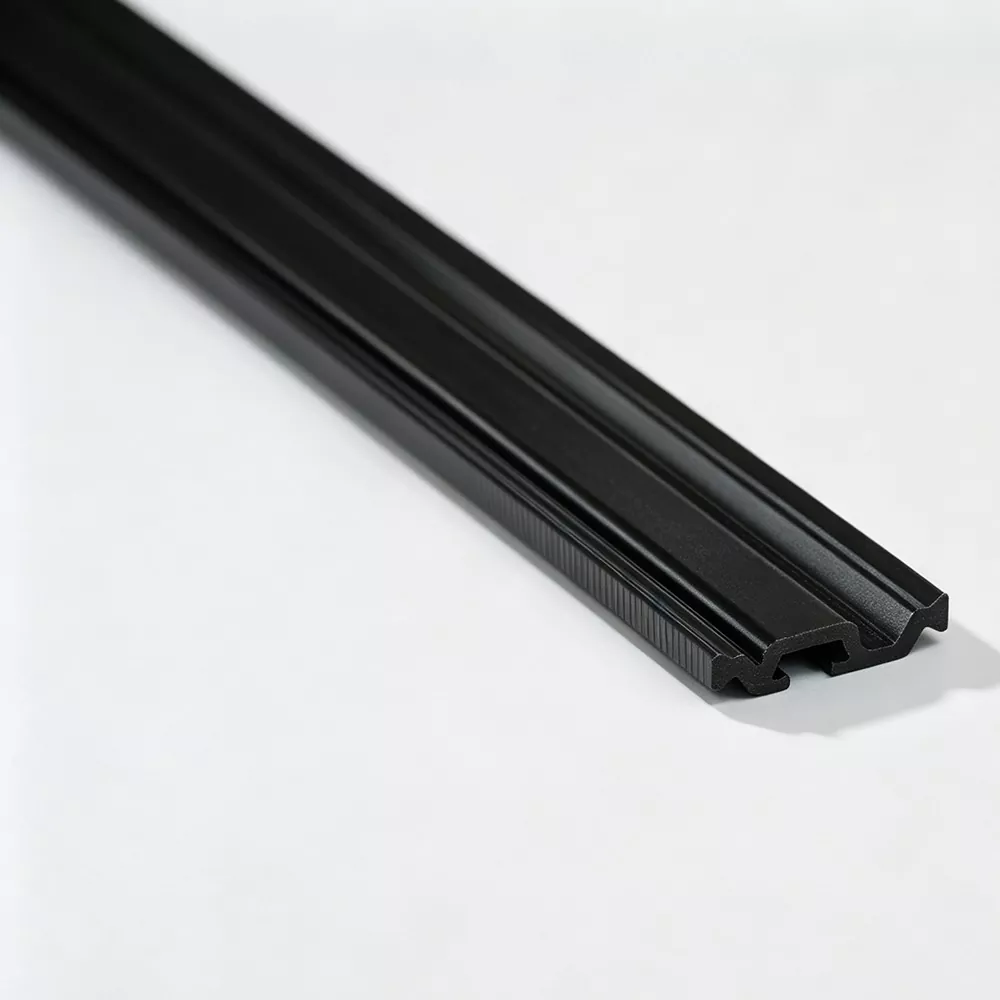

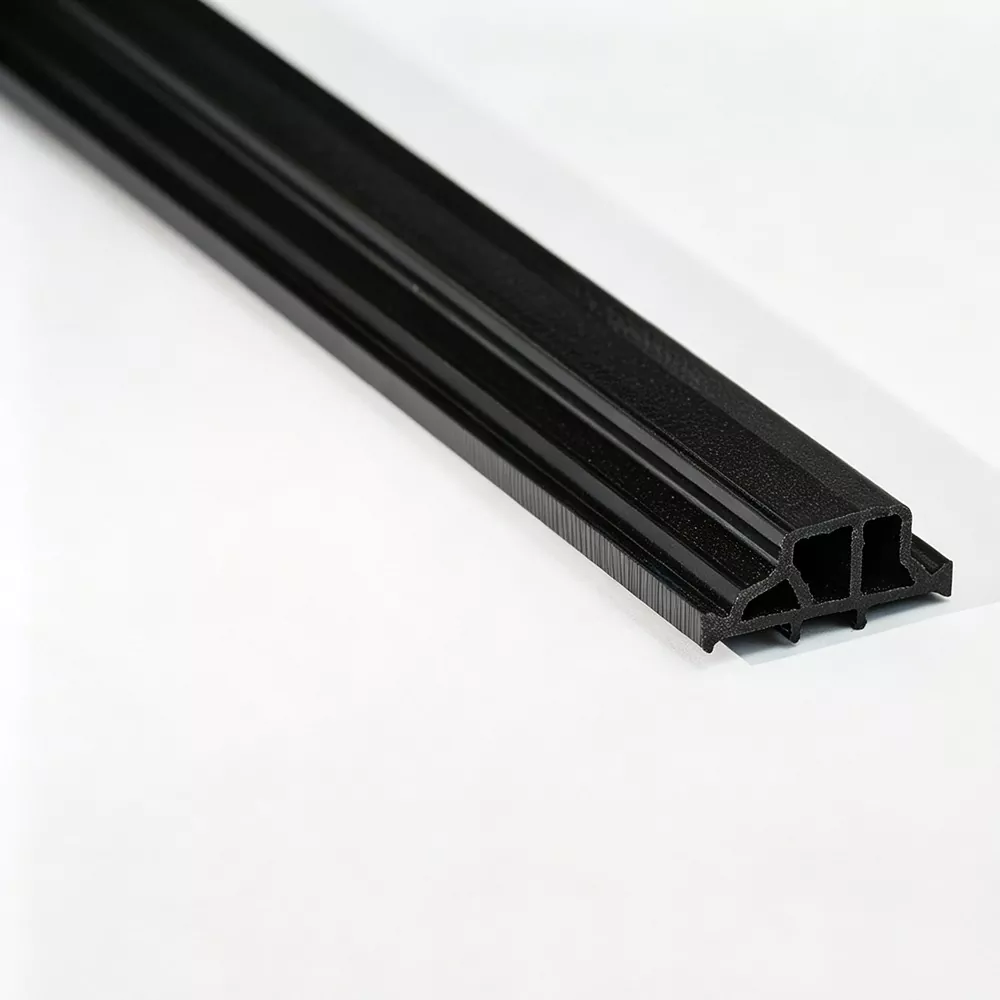

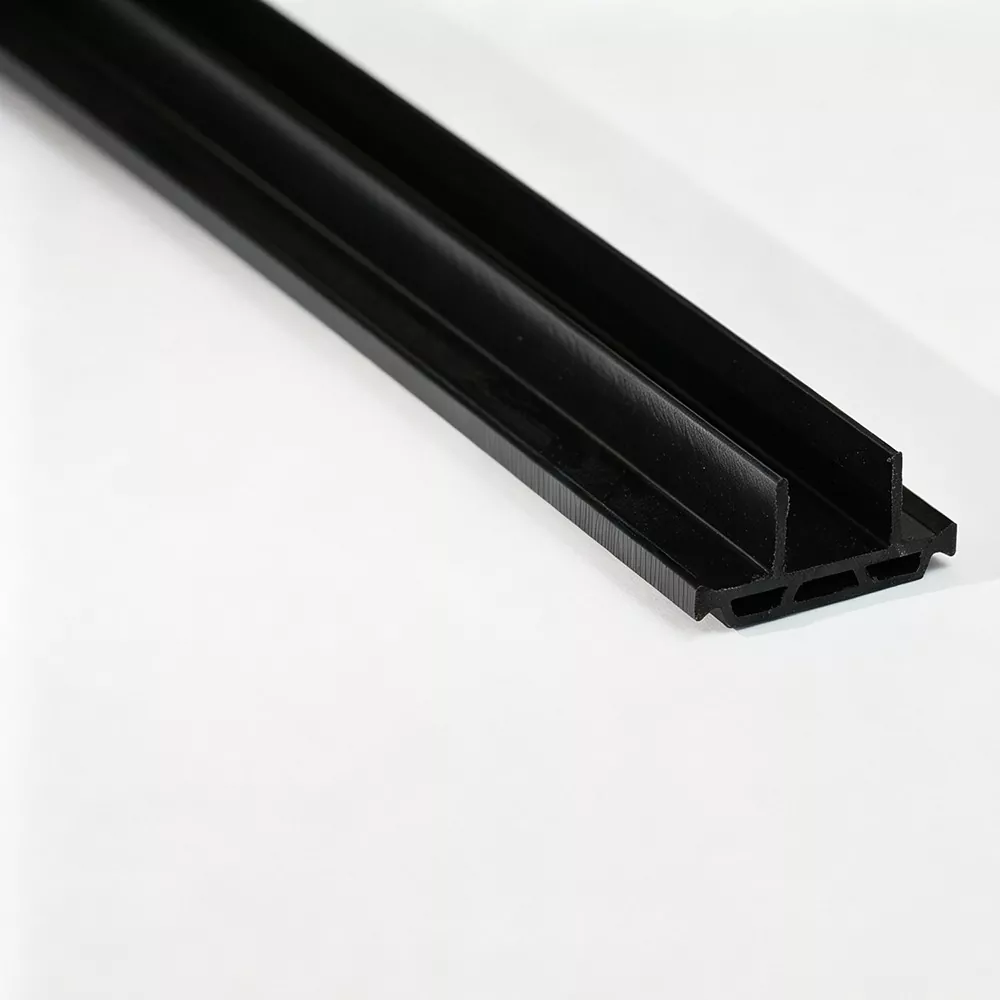

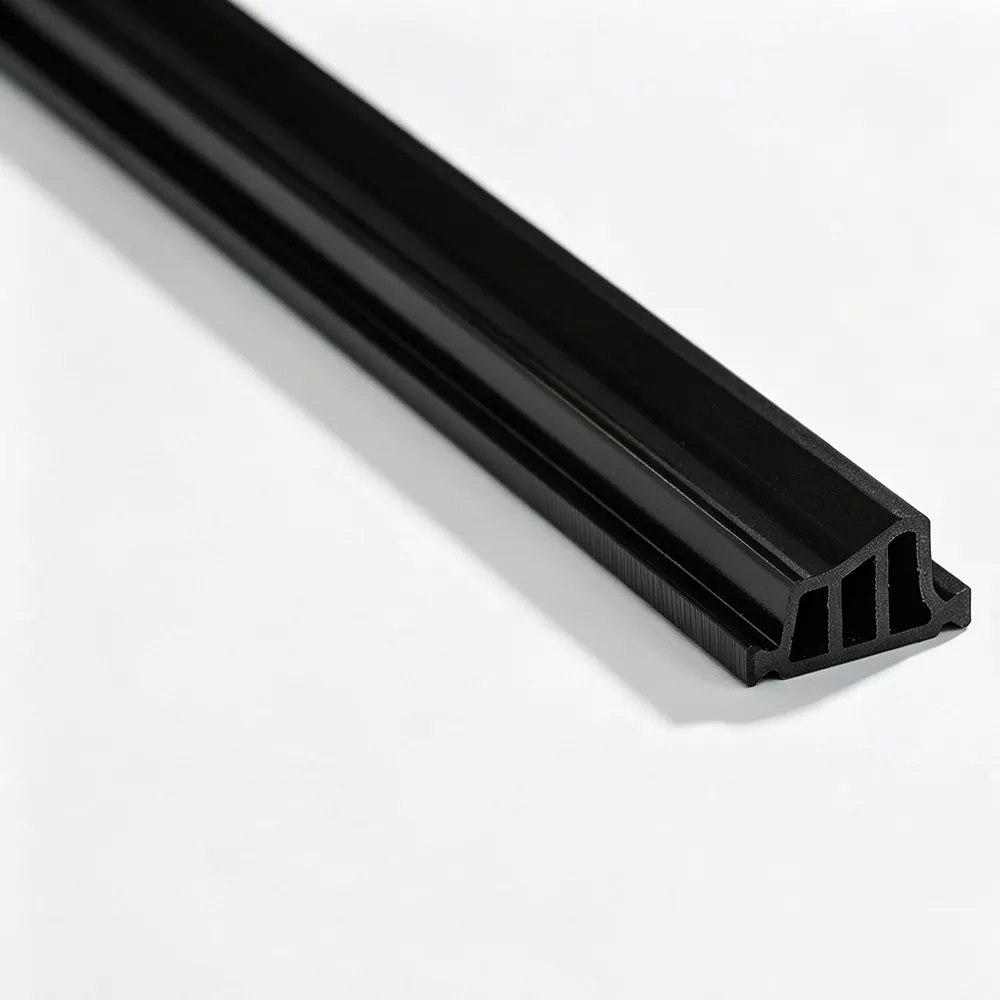

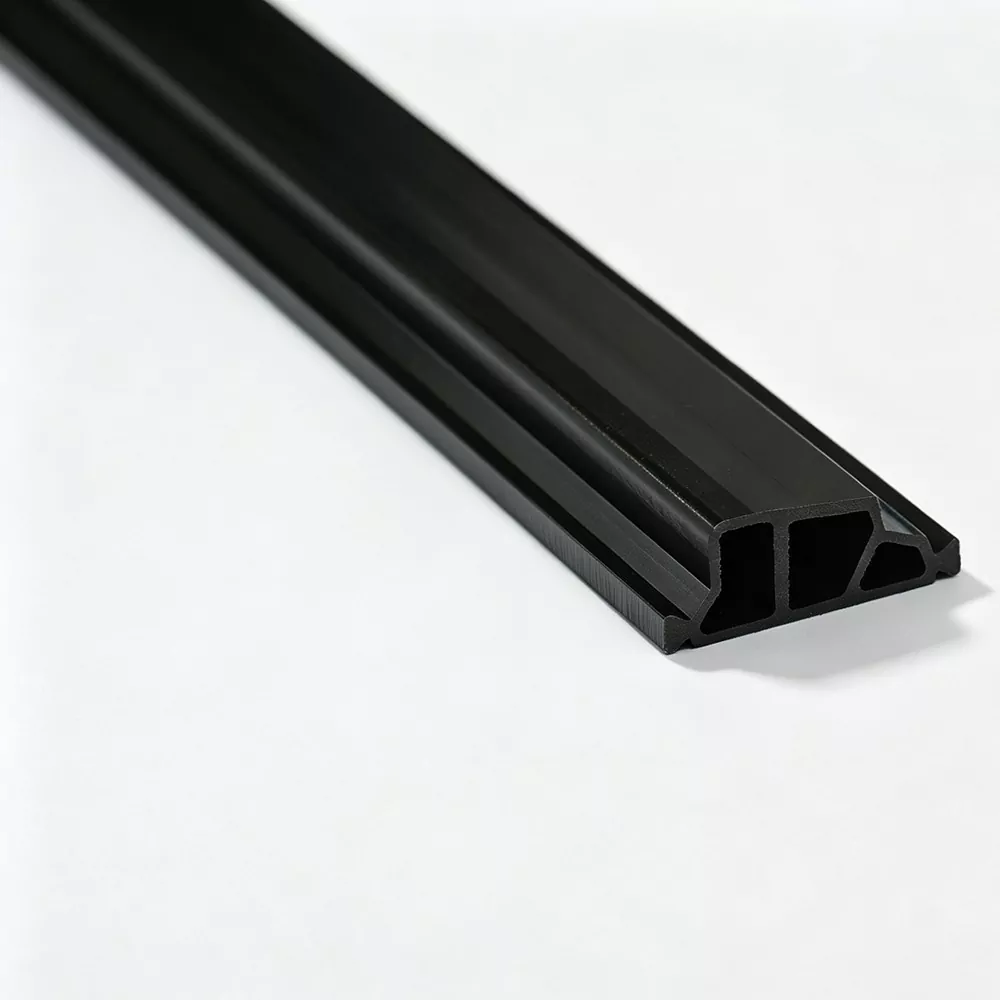

Pasek termiczny o niestandardowym kształcie

Taśma termoizolacyjna o niestandardowym kształcie to niestandardowy poliamidowy profil izolacyjny produkowany do systemów aluminiowych o określonych wymaganiach w zakresie przekroju poprzecznego. W przeciwieństwie do standardowych pasków z przekładką termiczną, ich geometria jest opracowywana wokół rzeczywistego wytłoczki aluminiowej, włączając położenie rowka, obszary blokowania, głębokość profilu i inne ograniczenia wymiarowe.

Jinxing zapewnia opracowywanie niestandardowych listew termoizolacyjnych dla producentów profili aluminiowych, producentów drzwi i okien, dostawców ścian osłonowych oraz projektów inżynieryjnych wymagających profilu, któremu nie można dorównać konwencjonalnymi kształtami listew.

Co wyróżnia niestandardowy kształt?

Główną zaletą niestandardowej listwy termoizolacyjnej nie jest zwykła zmiana jej szerokości lub długości. Cały przekrój można zagospodarować wokół profilu aluminiowego.

W zależności od zastosowania profil może wymagać:

· Niestandardowe krawędzie zamykające

· Przekroje przesunięte lub schodkowe

· Asymetryczna geometria

· Różne grubości ścianek

· Specjalne struktury dopasowane do rowków

· Przekroje kombinowane lub nieregularne

Dzięki temu listwa dopasowuje się do rzeczywistej geometrii wytłoczki aluminiowej zamiast wciskać standardowy profil w nieodpowiedni rowek.

Zalety produktu

Geometria specyficzna dla profilu

Przekrój poprzeczny jest dostosowany do odpowiedniego profilu aluminiowego, co pozwala na umieszczenie krytycznych wymiarów i obszarów blokujących tam, gdzie są wymagane.

Lepsze dopasowanie złożonych rowków

W przypadku profili aluminiowych z nieregularnymi lub specjalnie zaprojektowanymi rowkami, taśma termoizolacyjna o niestandardowym kształcie może zapewnić dokładniejsze dopasowanie wymiarowe niż standardowa taśma termoizolacyjna.

Kontrolowana spójność sekcji

Podczas wytłaczania Jinxing kontroluje proces formowania i chłodzenia zgodnie z określoną geometrią profilu, pomagając zachować spójne wymiary we wszystkich partiach produkcyjnych.

Elastyczne opcje materiałów i kolorów

Profil przekładki termicznej może być produkowany z określonymi gatunkami materiału, wymaganiami dotyczącymi twardości i kolorami, zgodnie z wymaganiami projektu klienta.

Od rysunku do gotowego profilu

Produkcja niestandardowych taśm termoizolacyjnych zwykle przebiega zgodnie z procesem rozwoju:

Rysunek / próbka → Przegląd sekcji → Rozwój oprzyrządowania → Wytłaczanie próbne → Regulacja wymiarów → Produkcja masowa

Przed obróbką Jinxing sprawdza krytyczne wymiary proponowanej sekcji, w tym całkowity rozmiar profilu, obszary wstawiania, geometrię blokowania i punkty styku z profilem aluminiowym.

Następnie można wykorzystać produkcję próbną do sprawdzenia rzeczywistej sekcji przed przejściem do regularnej produkcji.

Opcje materiałowe

Jinxing produkuje głównie taśmy termoizolacyjne o niestandardowych kształtach przy użyciu PA66 GF25, gdzie PA66 jest wzmocniony 25% włóknem szklanym.

W przypadku profili niestandardowych wybór materiału musi uwzględniać nie tylko podstawową funkcję izolacji termicznej, ale także geometrię profilu i siły mechaniczne występujące podczas wstawiania i montażu profili aluminiowych.

Kontrola jakości sekcji niestandardowych

W przypadku produktu niestandardowego kontrola wymiarowa skupia się na krytycznych cechach przekroju poprzecznego, a nie sprawdza jedynie całkowitą szerokość i grubość.

Jinxing może sprawdzić wymiary profili, stan powierzchni, geometrię przekroju i odpowiednie właściwości materiału zgodnie z ustalonymi specyfikacjami. Próbki z produkcji próbnej i masowej można porównać z zatwierdzonym rysunkiem, aby zachować spójność przekroju.

Często zadawane pytania

Co to jest taśma termoizolacyjna o niestandardowym kształcie?

Jest to profil przekładki termicznej o niestandardowym przekroju opracowany specjalnie pod profil aluminiowy, w którym nie można zastosować tradycyjnej listwy izolacyjnej.

Czy Jinxing może wyprodukować listwę na podstawie rysunku profilu aluminiowego?

Tak. Rysunek profilu aluminiowego można wykorzystać do sprawdzenia wymaganej geometrii taśmy i opracowania odpowiedniego oprzyrządowania.

Czy zamiast rysunku mogę dostarczyć próbkę fizyczną?

Tak. Próbkę można wykorzystać jako odniesienie przy opracowywaniu sekcji, gdy nie są dostępne kompletne rysunki techniczne.

Jaki materiał jest zwykle używany?

Jinxing używa głównie PA66 GF25 do niestandardowych pasków termoizolacyjnych.

Czy kształt można całkowicie dostosować?

Przekrój można opracować zgodnie z wymaganiami technicznymi i produkcyjnymi profilu aluminiowego. Ostateczna geometria jest potwierdzana po sprawdzeniu rysunku, struktury rowków i wykonalności produkcji.

Czy do niestandardowej listwy termoizolacyjnej wymagane jest oprzyrządowanie?

Zwykle wymagana jest dedykowana matryca do wytłaczania, gdy żądany przekrój różni się od istniejącego oprzyrządowania.

Czy Jinxing może wprowadzić niewielkie zmiany w istniejącym profilu przekładki termicznej?

Tak. Istniejące projekty narzędzi lub profili można przeglądać, gdy klienci potrzebują dostosowania wymiarów lub określonych cech przekroju.
