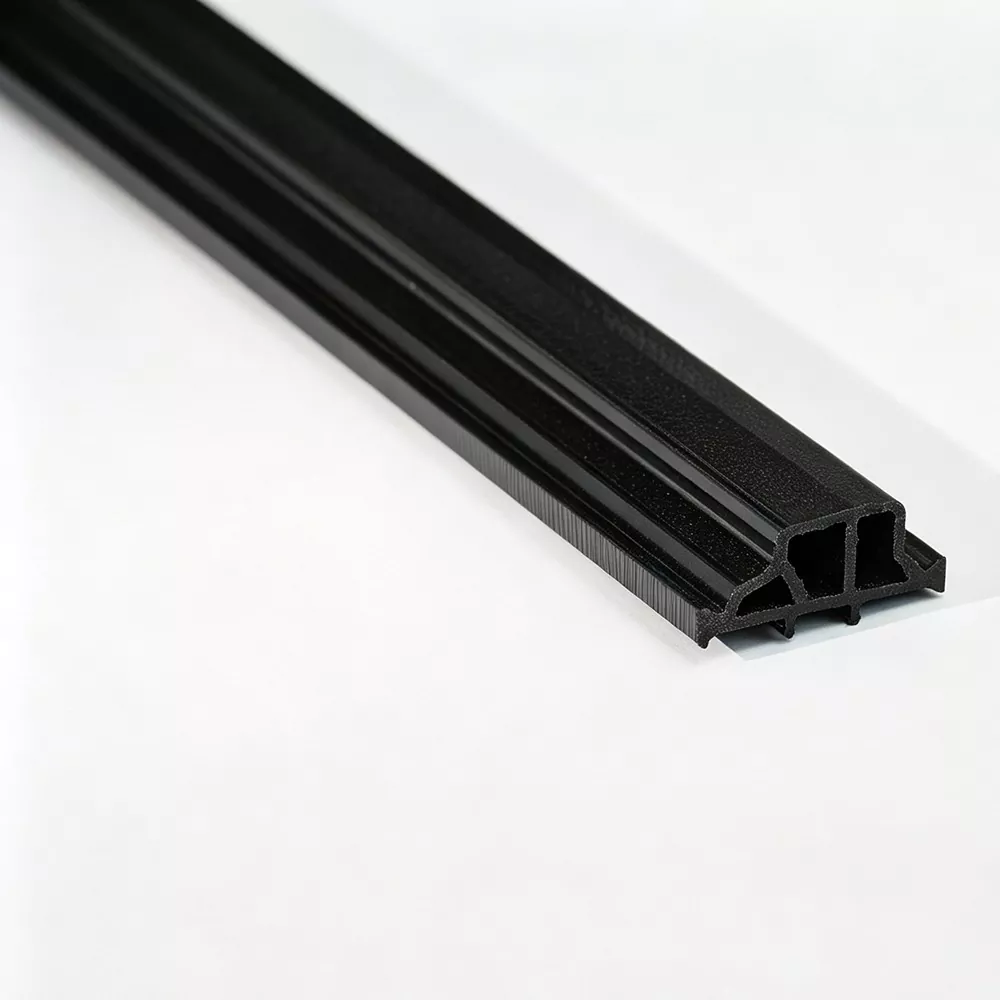

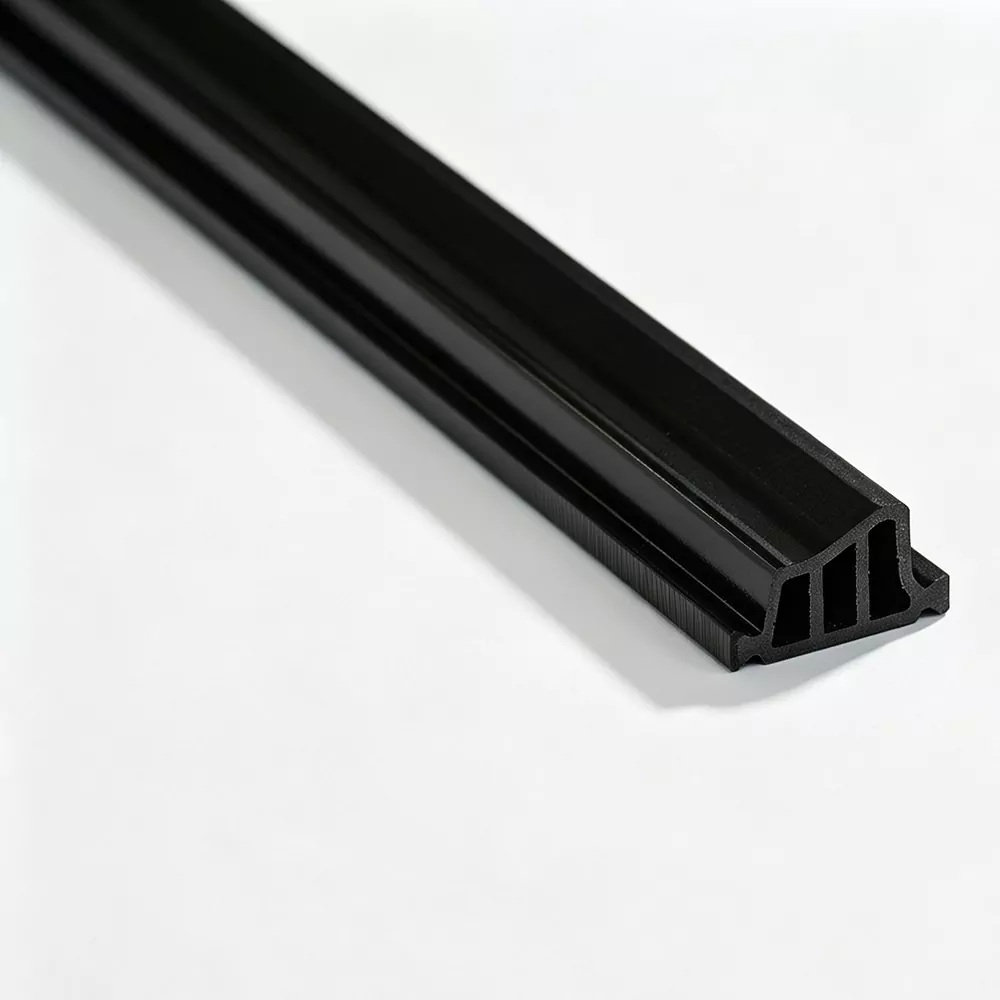

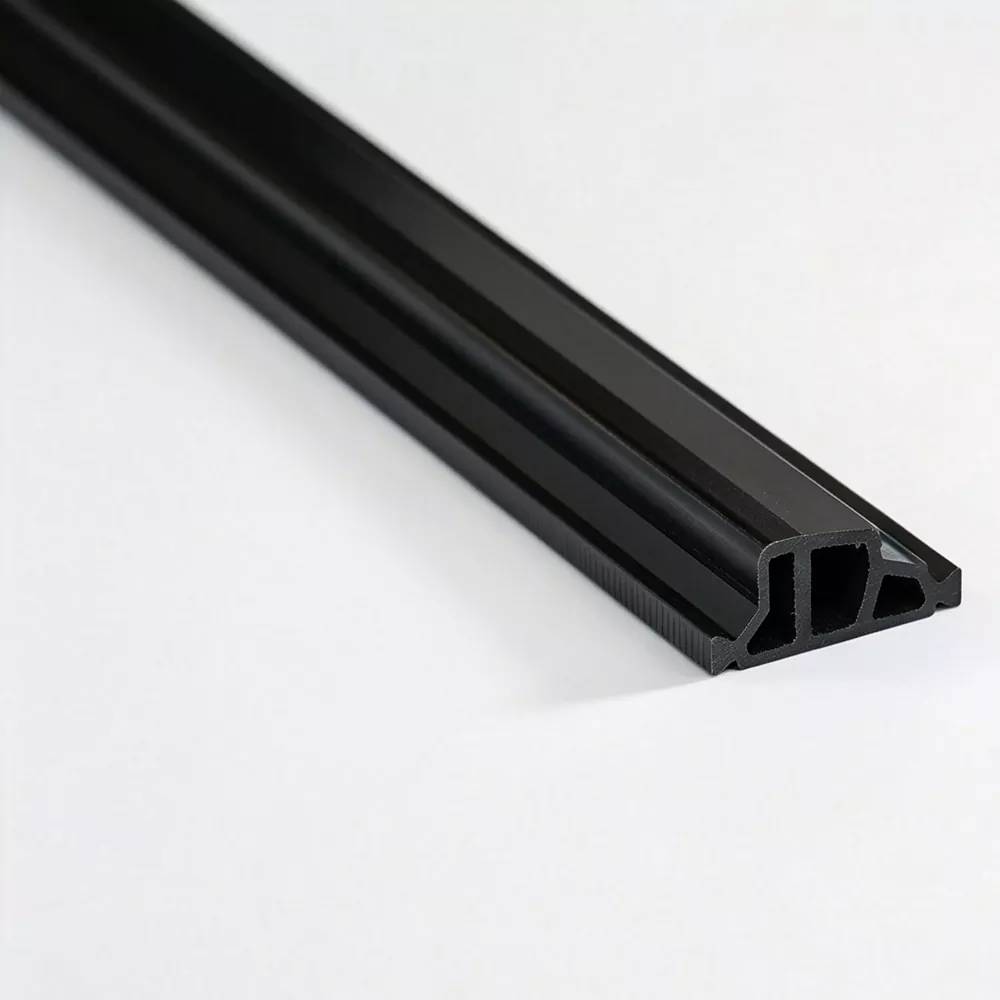

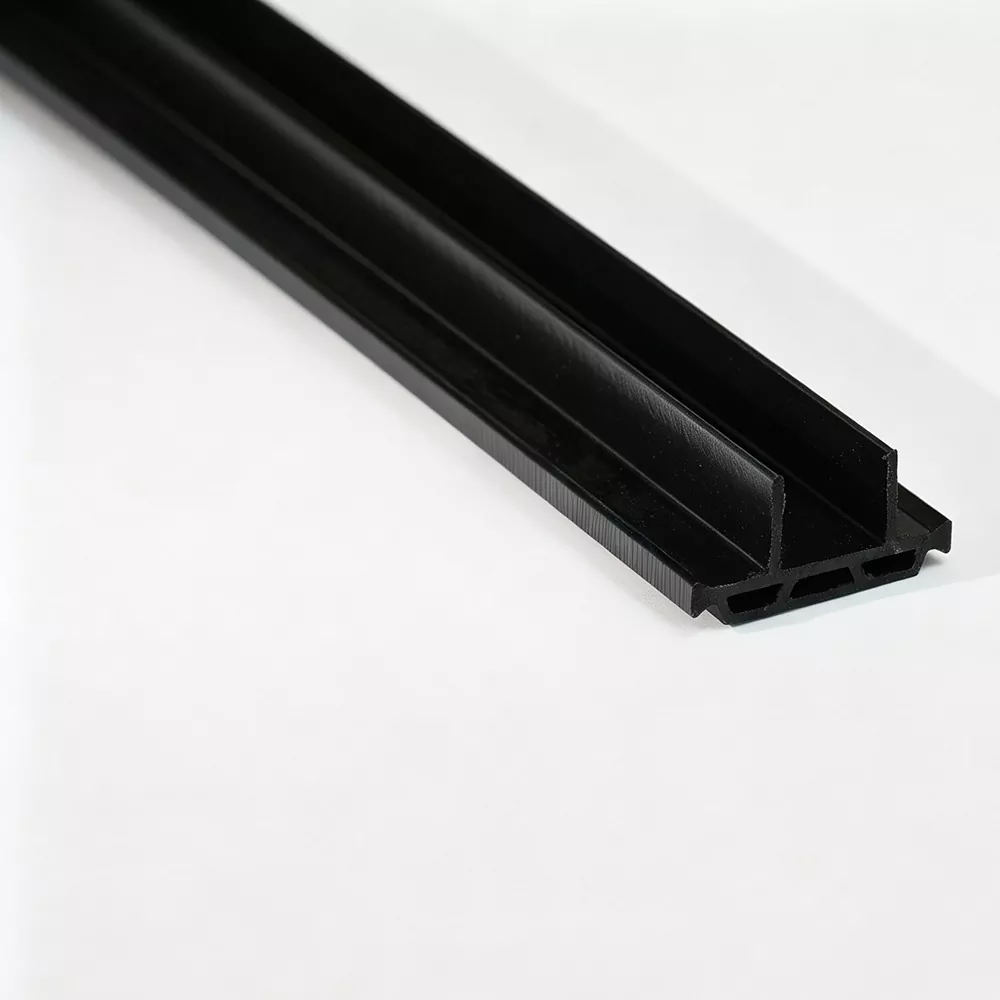

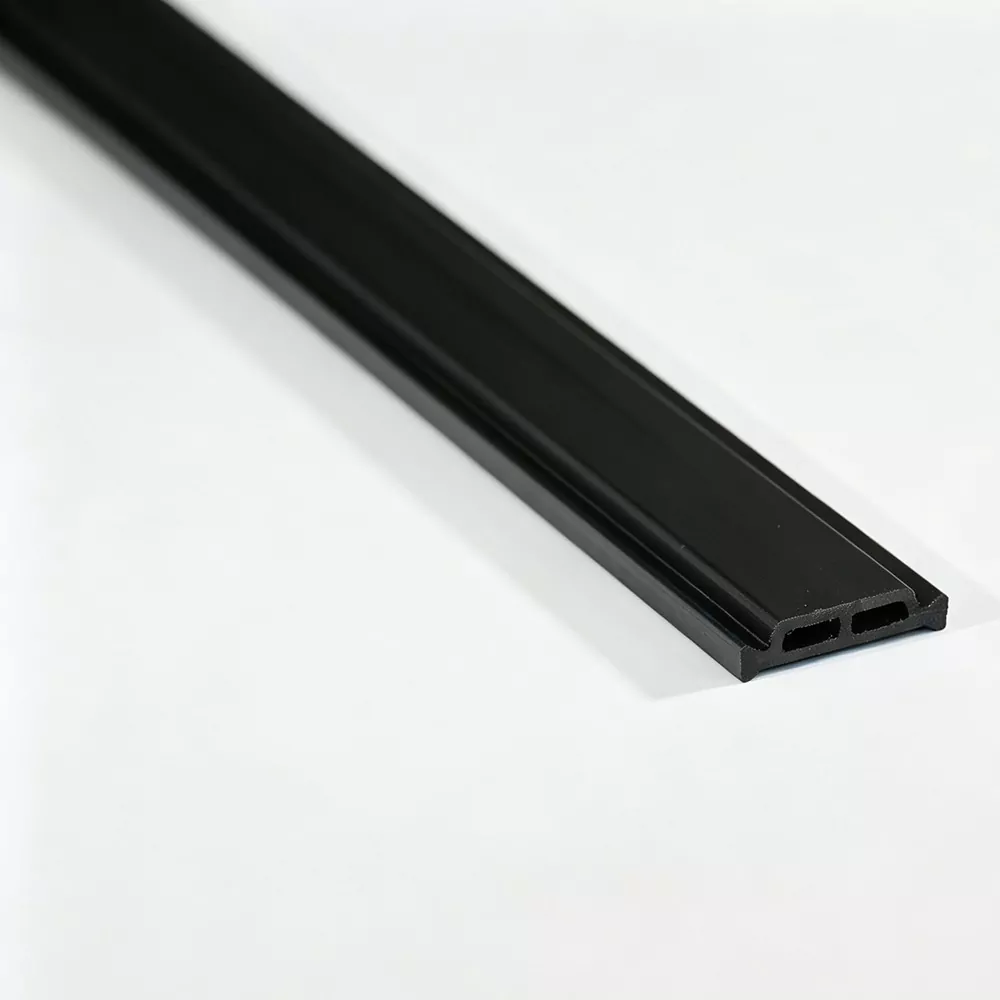

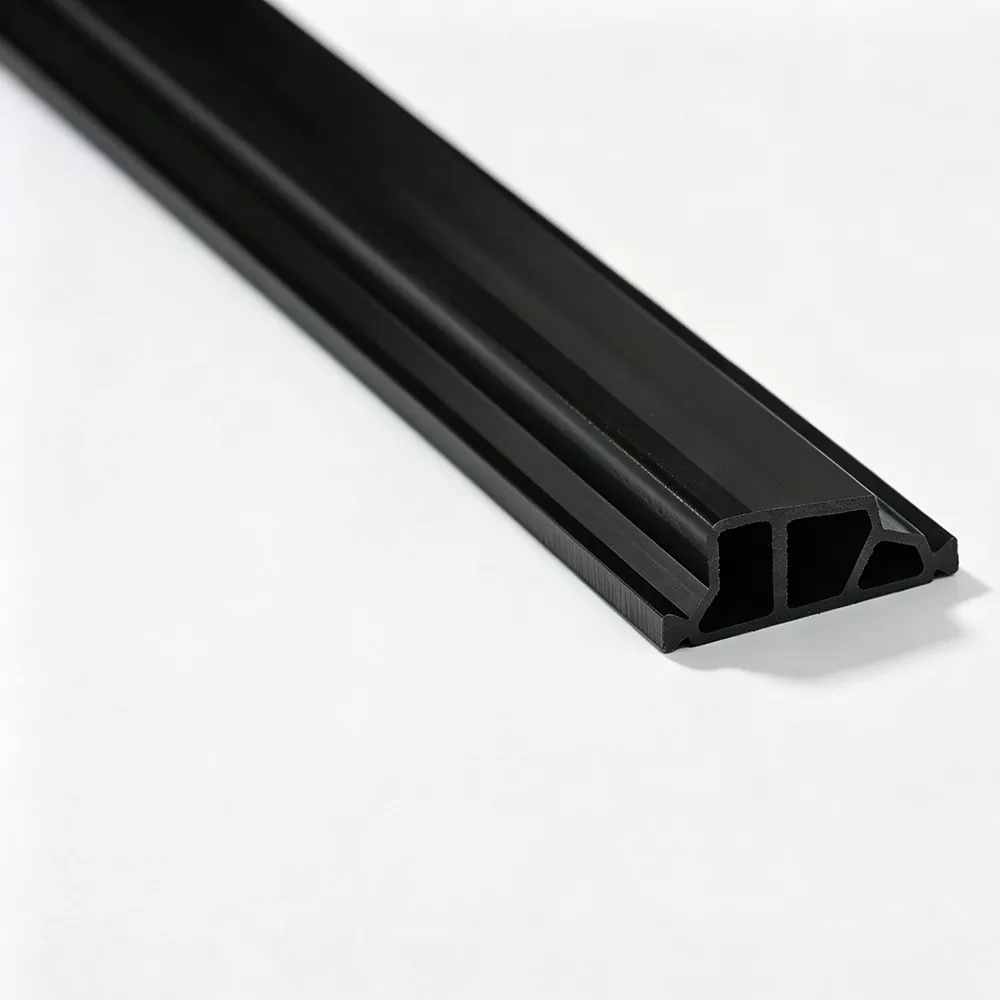

Pasek termiczny z pustą komorą

Taśma termoizolacyjna z wydrążoną komorą oferowana przez firmę Jinxing w Chinach jest przeznaczona do profili aluminiowych, w których sekcja przekładki termicznej zawiera jedną lub więcej zamkniętych komór. Konstrukcja komory oddziela sekcje aluminiowe, jednocześnie zapewniając dłuższą ścieżkę wymiany ciepła przez zespół profili.

Jinxing produkuje profil poprzez wytłaczanie i może opracować przekrój zgodnie z rysunkiem profilu aluminiowego klienta. Wymiary przekroju, oprzyrządowanie, kolor, długość i format dostawy można potwierdzić zgodnie z ostatecznym projektem profilu.

Dane techniczne

Ponieważ dokładna geometria pustej komory różni się w zależności od konstrukcji profilu, dla każdego projektu należy potwierdzić następujące informacje:

Co to jest taśma termoizolacyjna z pustą komorą?

Pusta w środku listwa termoizolacyjna to poliamidowy profil izolacyjny z zamkniętą przestrzenią wewnętrzną w przekroju poprzecznym. Montuje się go pomiędzy oddzielnymi sekcjami aluminiowymi, aby ograniczyć bezpośrednie przenikanie ciepła przez metalową ramę.

Pusta struktura jest częścią geometrii profilu, a nie oddzielnym elementem izolacyjnym. Dlatego układ komory, wymiary zewnętrzne i powierzchnie styku muszą być dopasowane do aluminiowego profilu odbiorczego.

Kluczowa charakterystyka

· Materiał PA66 GF25 – Poliamid 66 wzmocniony 25% włóknem szklanym.

· Konstrukcja pustej komory – Zamknięte komory stanowią część izolacyjnego przekroju poprzecznego.

· Profil wytłaczany – Ciągłe wytłaczanie umożliwia wytworzenie wymaganej geometrii przekroju za pomocą dedykowanego oprzyrządowania.

· Dopasowanie profilu – Wymiary i geometrię komory można opracować wokół profilu aluminiowego.

· Elastyczne dostawy – w zależności od procesu produkcyjnego można rozważyć dostawę prostą lub zwojową.

Struktura i funkcja przerwy termicznej

Pusta komora zmienia geometrię sekcji izolacyjnej i może zwiększyć odległość, jaką ciepło musi pokonać przez obszar przekładki termicznej. Dzięki temu konstrukcja ta ma zastosowanie, gdy konstrukcja profilu aluminiowego wymaga czegoś więcej niż zwykłej, solidnej sekcji izolacyjnej.

Rzeczywista wydajność cieplna zależy jednak od kompletnego zespołu profili aluminiowych, w tym od geometrii aluminium, wymiarów przekładki termicznej, konfiguracji przeszkleń lub paneli oraz warunków montażu. Dlatego listwę należy wybrać jako część kompletnego systemu profili, a nie jako izolowany element.

Gdzie stosowane są profile pustych komór

Okna i drzwi aluminiowe

Stosowany w izolowanych termicznie aluminiowych systemach okien i drzwi, gdzie konstrukcja profilu wymaga komorowej sekcji przekładki termicznej.

Systemy ścian osłonowych

Nadaje się do wybranych profili ścian osłonowych wymagających określonego przekroju izolacyjnego pomiędzy elementami aluminiowymi.

Duże lub specjalne profile aluminiowe

Strukturę pustej komory można uwzględnić w projektach profili, w których geometria przekroju poprzecznego i głębokość przekładki termicznej muszą być skoordynowane z profilem aluminiowym.

Rozwój nowego profilu

Sekcję przekładki termicznej można opracować razem z nowym profilem aluminiowym, aby przed obróbką sprawdzić geometrię komory i sekcję przyjmującą.

Pusta komora a sekcje z przegrodą termiczną

Wybór pomiędzy pustą komorą a prostszą bryłą powinien opierać się na konstrukcji profilu aluminiowego, a nie zakładać, że jedna konstrukcja jest uniwersalnie lepsza.

Ostateczny wybór powinien opierać się na rysunku profilu aluminiowego, wymaganej geometrii przekładki termicznej i procesie produkcyjnym.

Wytłaczanie i formowanie profili

Jinxing formuje profile pustych komór poprzez wytłaczanie przy użyciu oprzyrządowania dopasowanego do wymaganego przekroju.

Główne etapy produkcji obejmują:

· Przygotowanie materiału – PA66 i GF25 przygotowywane są według potwierdzonej receptury materiału.

· Wytłaczanie profili – Materiał jest formowany w sposób ciągły za pomocą dedykowanego oprzyrządowania.

· Chłodzenie i wymiarowanie – Sekcja jest stabilizowana w celu utrzymania wymaganej geometrii.

· Kontrola i wykończenie – Gotowy profil jest sprawdzany przed dostawą prostych lub zwojów.

W przypadku profili specjalnych wymagania dotyczące oprzyrządowania należy potwierdzić na podstawie kompletnego rysunku profilu aluminiowego przed rozpoczęciem produkcji.

Kontrola jakości i procesu

Jinxing kontroluje główne etapy przygotowania materiału, wytłaczania, chłodzenia, wymiarowania, kontroli i wykańczania.

Geometria profilu

Kluczowe wymiary zewnętrzne i odpowiednia geometria komory są sprawdzane z potwierdzoną specyfikacją produktu.

Kontrola materiałów i procesów

Przychodzące materiały PA66 i włókna szklane są sprawdzane zgodnie z firmowymi procedurami kontroli materiałów, podczas gdy warunki wytłaczania i chłodzenia są monitorowane podczas produkcji.

Badania laboratoryjne

Zgodnie z obowiązującymi wymaganiami dotyczącymi produktu i badań, ocena laboratoryjna może obejmować gęstość, twardość Shore'a, wytrzymałość na rozciąganie wzdłużne i poprzeczne, wodoodporność, starzenie termiczne i współczynnik rozszerzalności liniowej.

Kontrola produktu gotowego

Gotowe profile przed wysyłką są sprawdzane pod kątem wyglądu i wymiarów, po czym dostarczana jest odpowiednia dokumentacja kontrolna zgodnie z ustalonymi wymaganiami zamówienia.

Dlaczego warto wybrać Jinxing?

W przypadku profili z przekładką termiczną z komorą komorową główną wartością nie jest sam materiał ani sama komora. Sekcja musi pasować do profilu aluminiowego podczas wstawiania i późniejszej obróbki.

Jinxing wspiera ten proces poprzez:

· Wytłoczka profilowa PA66 GF25

· Opracowanie sekcji w oparciu o rysunek

· Dedykowane oprzyrządowanie do profili specjalnych

· Opcje zasilania prostego i cewkowego

· Dostosowywanie kolorów i wymiarów

· Kontrola profilu przed wysyłką

Dzięki takiemu podejściu przekrój przekładki termicznej można uwzględnić łącznie z profilem aluminiowym, a nie wybierać niezależnie.

Często zadawane pytania

Jaki jest cel pustej komory?

Komora zmienia geometrię sekcji izolacyjnej i może zwiększyć drogę wymiany ciepła przez obszar przekładki termicznej. Jego rzeczywisty udział zależy od kompletnego projektu profilu aluminiowego.

Czy profil pustej komory jest lepszy od pełnej listwy termoizolacyjnej?

Nie koniecznie. Odpowiedni przekrój zależy od geometrii profilu aluminiowego, wymagań dotyczących przekładki termicznej i procesu produkcyjnego. Profil komorowy należy dobierać, gdy jego przekrój odpowiada zamierzonemu systemowi.

Czy Jinxing może wykonać profil zgodnie z naszym rysunkiem aluminium?

Tak. Jinxing może przejrzeć rysunki klientów i opracować wymagany przekrój poprzeczny i oprzyrządowanie dla odpowiednich profili z pustymi komorami.

Jakie informacje są potrzebne do wyceny?

Rysunek przekroju profilu aluminiowego, wymagane wymiary przekładki termicznej, geometria komory, kolor, długość, forma dostawy, wymagania dotyczące pakowania i przetwarzania są przydatne do potwierdzenia produktu.

Czy profil pustej komory może być dostarczany w zwojach?

Dostawę cewek można uwzględnić w przypadku odpowiednich profili i procesów produkcyjnych. Specyfikacja cewki powinna zostać potwierdzona zgodnie z geometrią profilu i sprzętem przetwarzającym klienta.

Jaki materiał jest używany?

Profil wykonany jest z nylonu PA66 wzmocnionego 25% włóknem szklanym (GF25).

Czy można dostosować kolor i wymiary?

Tak. Wymiary przekroju poprzecznego i odpowiednia kolorystyka mogą być dostosowane do potwierdzonych wymagań profili i warunków produkcji.
