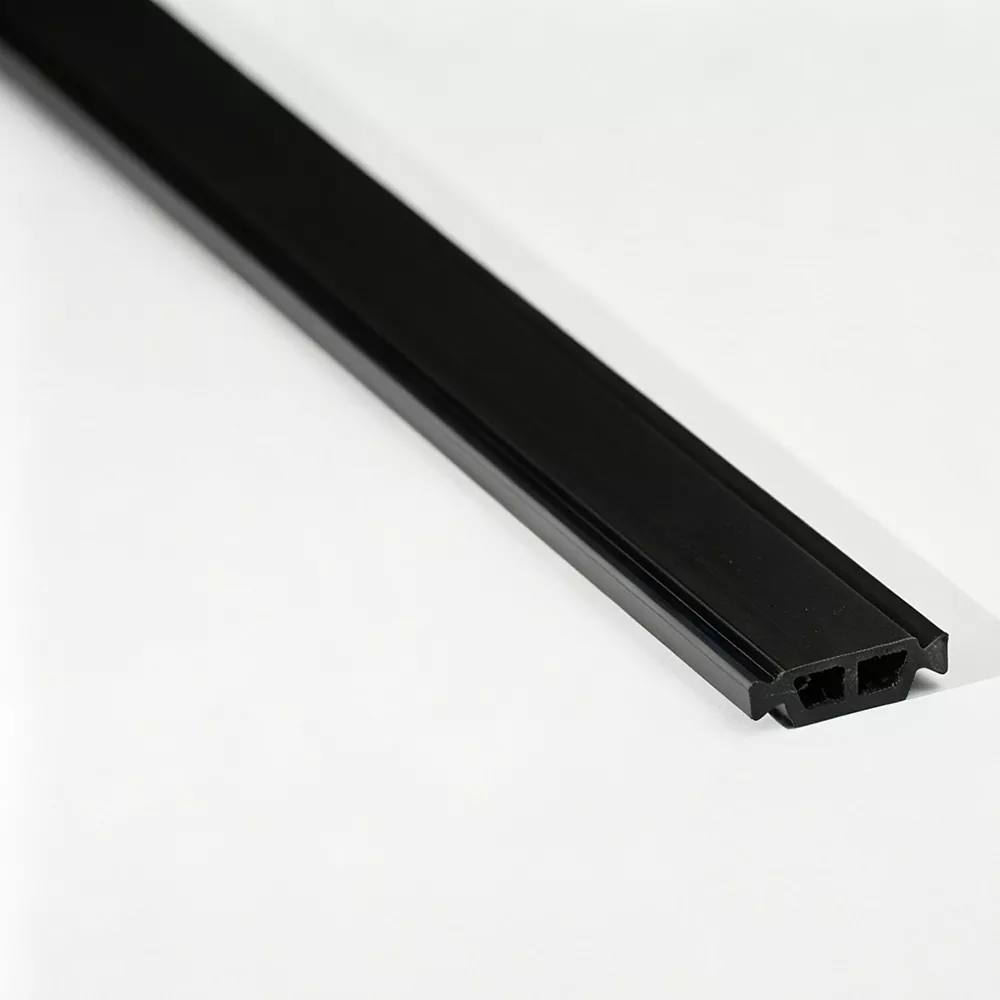

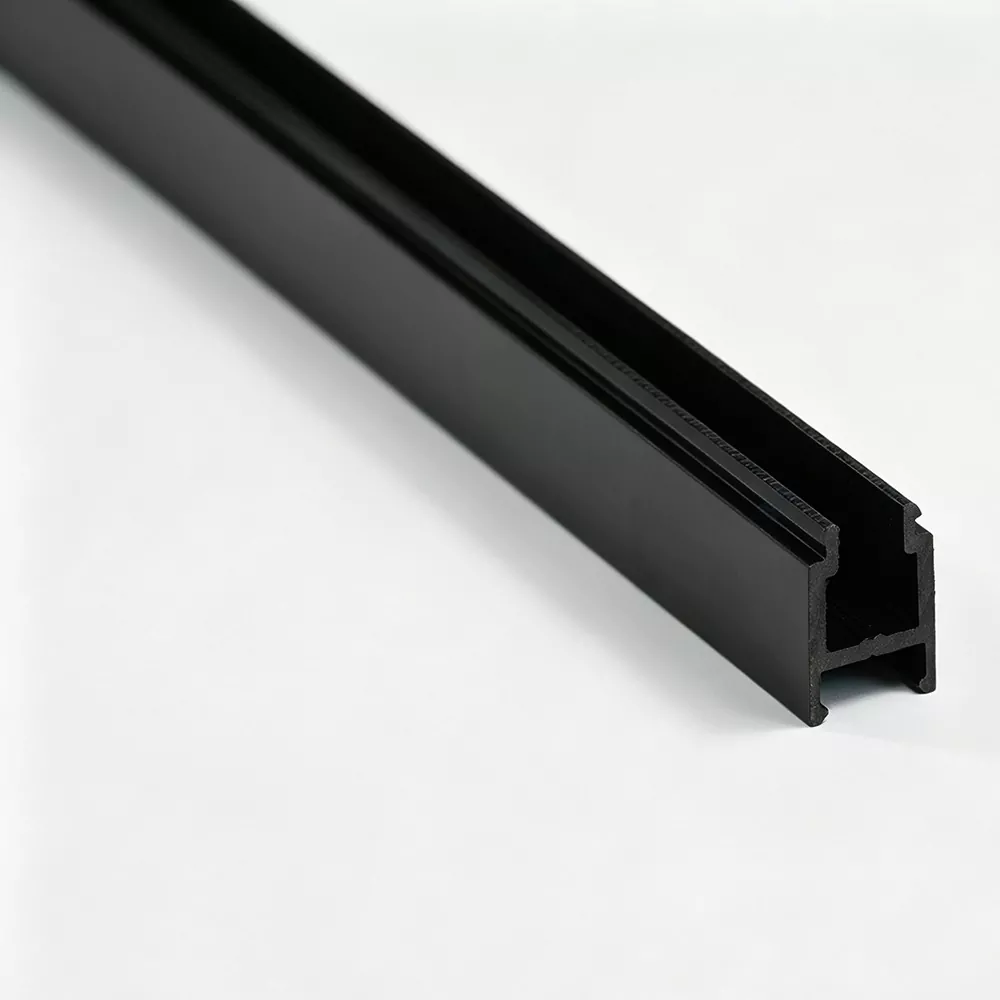

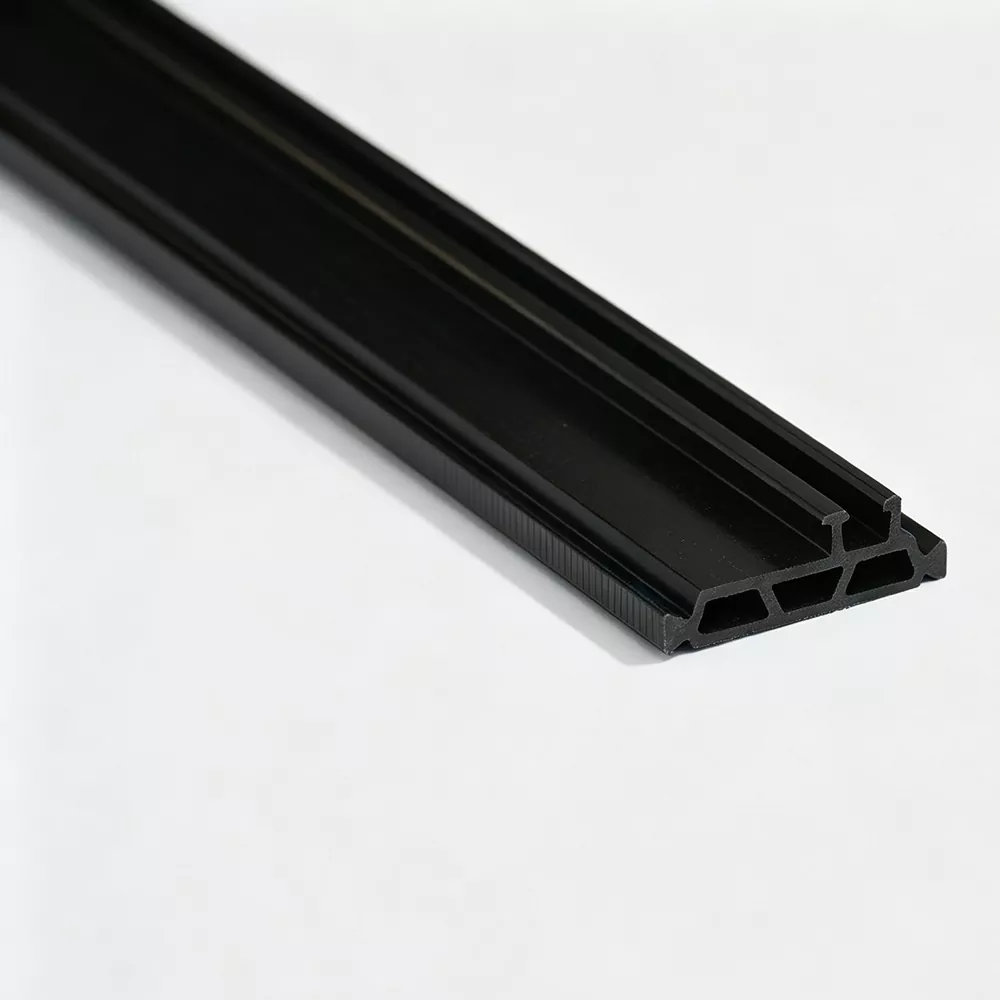

Listwa termoizolacyjna do okien skrzynkowych

W aluminiowym oknie skrzydłowym rama i skrzydło są połączone zawiasami i otwierają się poprzez obrót, a nie przesuwanie po prowadnicy. Listwa termoizolacyjna do okien skrzynkowych jest umieszczona w oddzielonym termicznie profilu aluminiowym, aby przerwać ciągłą ścieżkę metalu pomiędzy sekcją zewnętrzną i wewnętrzną.

Jinxing, chiński producent i fabryka, produkuje te listwy głównie z PA66 GF25 i może dostosować przekrój poprzeczny do różnych profili okien skrzydłowych.

Zaprojektowany wokół ramy i skrzydła

Systemy okien skrzynkowych zwykle zawierają oddzielne profile ramy i skrzydła, a ich przekroje niekoniecznie są wymienne.

Listwa termoizolacyjna musi odpowiadać konkretnemu profilowi ​​pod względem:

· Wymiary rowka

· Głębokość włożenia paska

· Blokowanie geometrii

· Szerokość i grubość profilu

· Położenie separacji termicznej

· Dostępna przestrzeń wokół sprzętu i uszczelek

W przypadku nowego systemu zaleca się dopasowanie listwy do rysunku profilu aluminiowego przed obróbką i produkcją.

Charakterystyka produktu

Wzmocniony PA66 GF25

Taśma termoizolacyjna do okien skrzynkowych wykorzystuje PA66 z 25% wzmocnieniem włókna szklanego, aby zapewnić sztywność i wytrzymałość mechaniczną wymaganą w profilu aluminiowym.

Geometria blokowania specyficzna dla profilu

Sekcję można zaprojektować wokół rowka i sposobu połączenia mechanicznego stosowanego w profilu okna skrzydłowego.

Spójne wymiary przekroju

Kontrolowane wytłaczanie i kalibracja pomagają utrzymać krytyczne wymiary potrzebne do stabilnego montażu profili.

Kompatybilny z projektami ram i skrzydeł

Dla profili ościeżnic stałych i profili skrzydeł otwieranych można opracować różne profile listew, odpowiednio do ich indywidualnej struktury wytłaczania.

Stabilna wydajność materiału

Odpowiednie właściwości, takie jak wytrzymałość na rozciąganie, twardość, starzenie termiczne i zachowanie wymiarowe, można ocenić zgodnie z określonymi wymaganiami.

Wymagania po stronie ramy i skrzydła

Układ przekładki termicznej może różnić się pomiędzy ościeżnicą stałą a skrzydłem otwieranym.

Listwa od strony ramy musi odpowiadać stałemu profilowi ​​zewnętrznemu, natomiast listwa od strony skrzydła musi pasować do geometrii profilu wokół sekcji otworu, powierzchni przeszklenia, uszczelek i okuć.

Dlatego nie zawsze jest właściwe stosowanie tej samej specyfikacji taśmy dla obu profili. Każdy profil aluminiowy należy sprawdzić niezależnie.

Geometria profilu ma znaczenie

W przypadku okien skrzydłowych listwa termoizolacyjna do okien skrzynkowych jest umieszczona wewnątrz profilu, który musi pomieścić również inne elementy. Odpowiedni przekrój musi pozostawiać wystarczającą ilość miejsca na planowane połączenia oszklenia, uszczelnienia, okuć i profili.

Ważne wymiary mogą obejmować:

Szerokość listwy → Grubość listwy → Głębokość rowka → Obszar ryglowania → Położenie ściany profilu

Wymiary te należy porównać z rzeczywistym profilem, a nie oszacować na podstawie rozmiaru gotowego okna.

Tworzywo

Do listew termicznych okien skrzydłowych używamy głównie PA66 GF25. Wzmocnienie włóknem szklanym poprawia sztywność profilu poliamidowego i pomaga zachować zaprojektowaną geometrię w zespole aluminiowym.

Jeśli klienci zdefiniowali wymagania dotyczące materiału, twardości, temperatury lub testów, specyfikacje te można potwierdzić przed rozpoczęciem produkcji.

Opcje profilu

Możemy dostarczyć różne konstrukcje sekcji przekładki termicznej, w tym:

· Typu I

· Typ C

· Typ T

· Specjalnie ukształtowane sekcje

Właściwy profil zależy od odpowiedniego profilu aluminiowego, a nie od samego stylu otwarcia okna.

Kontrole jakości

W przypadku okien rozwiernych zwraca się uwagę na wymiary, które wpływają na dopasowanie i montaż profili.

Typowe elementy kontroli obejmują:

Badania możemy przeprowadzić według specyfikacji klienta i obowiązujących norm.

Przewodnik zamawiania

W celu dokładnego wyboru produktu kupujący powinni, jeśli to możliwe, dostarczyć rysunek profilu aluminiowego ramy lub skrzydła.

Jeżeli system okienny składa się z kilku izolowanych termicznie kształtowników aluminiowych, należy oznaczyć każdy profil osobno. Dzięki temu szerokość listwy, konstrukcja zamykająca i przekrój poprzeczny można dopasować do odpowiedniego profilu.

Często zadawane pytania

Co to jest listwa termoizolacyjna do okien skrzynkowych?

Jest to poliamidowy profil izolacyjny montowany w izolowanej termicznie aluminiowej ramie lub skrzydle okna skrzydłowego, aby przerwać bezpośrednie metalowe połączenie obu stron.

Czy ta sama listwa jest stosowana do ramy i skrzydła?

Nie koniecznie. Profile ościeżnic i skrzydeł mogą mieć różną strukturę rowków i dostępne przestrzenie montażowe, dlatego może być wymagana osobna specyfikacja listew.

Jakiego materiału używa Jinxing?

Jinxing wykorzystuje głównie PA66 GF25, składający się z PA66 wzmocnionego 25% włóknem szklanym.

Czy listwa może pomieścić okucia do okien skrzydłowych?

Sama listwa nie zastępuje sprzętu. Jego przekrój został zaprojektowany tak, aby pasował do wyznaczonego profilu aluminiowego, jednocześnie pozwalając otaczającej strukturze profilu pomieścić wymagane komponenty.

Czy Jinxing może wykonać niestandardową listwę do mojego profilu okna skrzydłowego?

Tak. Jinxing może opracować niestandardowe sekcje na podstawie rysunku profilu aluminiowego, próbki taśmy lub potwierdzonych wymagań wymiarowych.

Co mam wysłać prosząc o wycenę?

Do potwierdzenia produktu przyda się rysunek ramy lub skrzydła aluminiowego, wymagane wymiary listwy lub próbka, specyfikacja materiału, kolor, długość i szacunkowa ilość.
