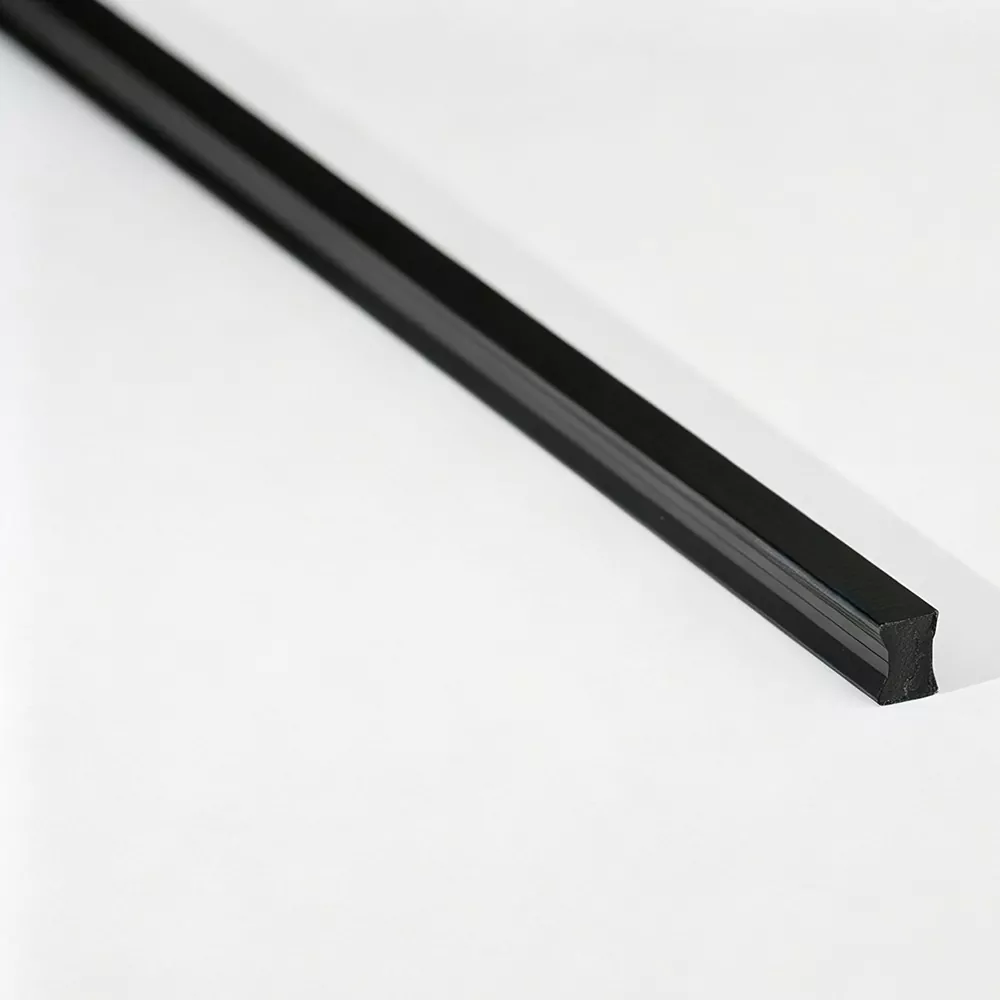

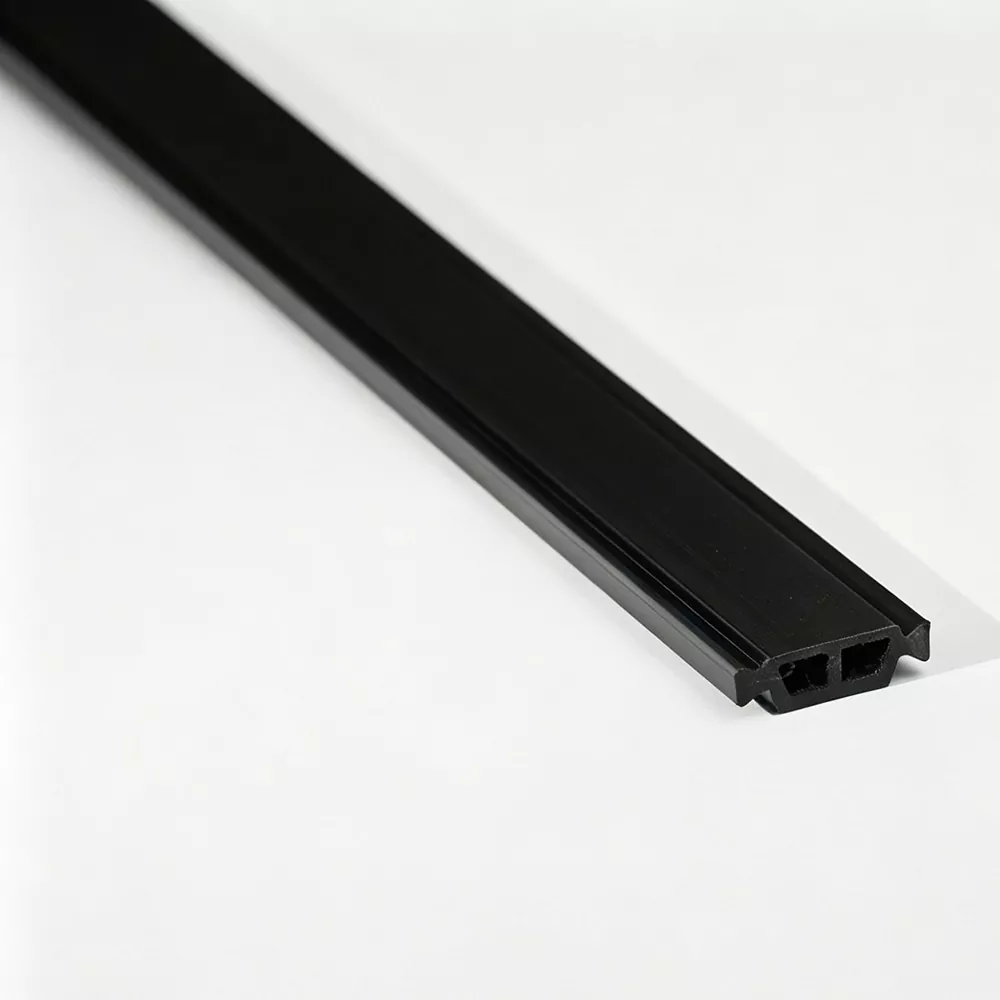

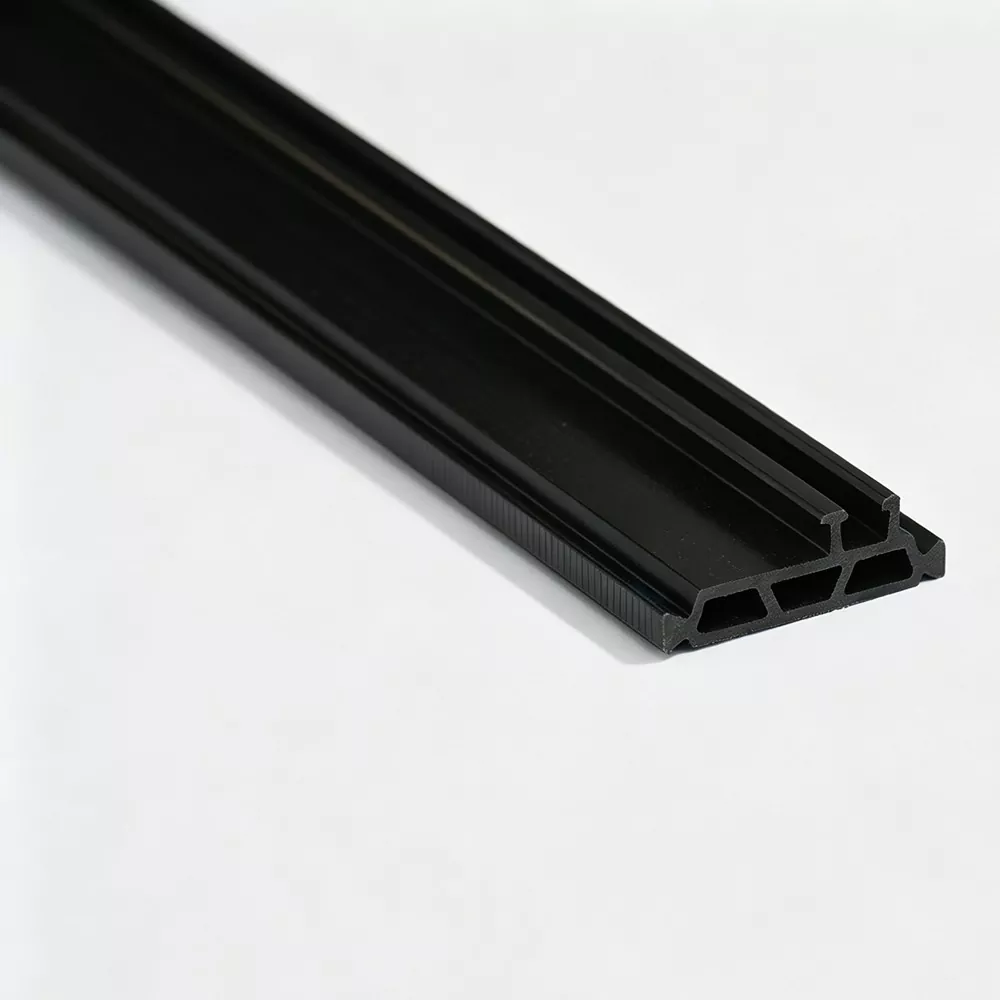

W aluminiowym oknie, drzwiach lub fasadzie przekładka termiczna oddziela wewnętrzną i zewnętrzną część metalową, ale konstrukcja tego połączenia może również wpływać na sposób przemieszczania się dźwięku przez ramę. Izolująca akustycznie listwa termoizolacyjna dostarczana przez Jinxing, chińskiego producenta i fabrykę poliamidowych profili termoizolacyjnych, została opracowana jako część tego oddzielnego zespołu aluminiowego, a nie jako samodzielna uszczelka akustyczna.
Aluminium to sztywny materiał, który może zapewnić ciągłą ścieżkę przenoszenia wibracji i dźwięku, gdy sekcje wewnętrzne i zewnętrzne są bezpośrednio połączone.
Listwa termoizolacyjna przerywa to bezpośrednie połączenie poprzez wprowadzenie odcinka poliamidowego pomiędzy elementy aluminiowe. W odpowiednio zaprojektowanym systemie profili taka separacja może pomóc zredukować bezpośrednie ścieżki transmisji przez metalową ramę.
Jednakże właściwości akustyczne gotowego okna lub fasady nie zależą od samej listwy termoizolacyjnej. Szkło, uszczelki, uszczelniacze, geometria ramy, konfiguracja otworów i montaż wpływają na końcowy wynik izolacji akustycznej.
Listwa jest mechanicznie zintegrowana z profilem aluminiowym. Dlatego jego przekrój musi współpracować z wnęką profilu, a nie po prostu wypełniać pustą przestrzeń.
Ważne punkty projektowe obejmują:
· Kontakt pomiędzy listwą a profilami aluminiowymi
· Geometria blokowania i sprzęgania
· Szerokość i grubość paska
· Wymiary wnęki profilu
· Połączenie mechaniczne po walcowaniu
· Położenie otaczających uszczelek i elementów przeszklenia
Odpowiednio dobrany profil pomaga zachować zamierzony odstęp pomiędzy kształtownikami aluminiowymi, zapewniając jednocześnie stabilne połączenie podczas montażu.
Jinxing wykorzystuje w swoich profilach przegrody termicznej materiał wzmocniony włóknem szklanym na bazie PA66. Włókno szklane zapewnia sztywność i stabilność mechaniczną niezbędną podczas wkładania taśmy do profili aluminiowych i zabezpieczania poprzez mechaniczne walcowanie.
W zastosowaniach akustycznych ważna jest również spójność wymiarowa. Niespójny profil listwy może mieć wpływ na kontakt pomiędzy profilami poliamidowymi i aluminiowymi oraz powodować różnice podczas montażu profili.
Zamiast traktować izolację akustyczną jako pojedynczą właściwość materiału, produkt należy rozpatrywać pod kątem kilku powiązanych cech:
· Separacja termiczna — Przerywa ciągłą ścieżkę aluminium pomiędzy dwiema stronami profilu.
· Stabilne połączenie mechaniczne – Zaprojektowane tak, aby po montażu pozostały bezpiecznie zintegrowane z profilem aluminiowym.
· Spójność wymiarowa — pomaga zachować zaprojektowaną geometrię profilu i warunki styku.
· Struktura wzmocniona włóknem szklanym – Zapewnia sztywność wymaganą do obróbki i serwisowania profili aluminiowych.
· Dopasowane przekroje – Mogą być produkowane w różnych geometriach, aby dopasować je do profili okien, drzwi i fasad.
Wymagania dotyczące izolacji akustycznej różnią się znacznie w zależności od budynku i jego otoczenia. Listwa termoizolacyjna może stanowić część rozwiązania w zakresie ram aluminiowych w przypadku:
Listwy termoizolacyjnej i uszczelki akustycznej nie należy traktować jako elementów wymiennych.
Listwa termoizolacyjna oddziela przede wszystkim sekcje aluminiowe i ma wpływ na właściwości termiczne i mechaniczne połączenie profilu. Tymczasem uszczelnienia akustyczne są powszechnie stosowane w pobliżu ruchomych połączeń, styków szyb i innych szczelin, w których wyciek powietrza może stworzyć ścieżki przenoszenia dźwięku.
Z tego powodu system aluminiowy zorientowany na izolację akustyczną może wymagać zarówno odpowiednio zaprojektowanej przekładki termicznej, jak i odpowiednich elementów uszczelniających.
Przekładki termicznej izolującej akustycznie nie można wybrać wyłącznie na podstawie nazwy materiału.
Otaczający profil aluminiowy określa położenie listwy i sposób przenoszenia drgań przez całą ramę. Na przykład związek między przegrodą termiczną, wnęką podszybową, komorą ramy i punktami uszczelnienia może wpływać na zachowanie akustyczne gotowego zestawu.
Jinxing może przejrzeć rysunek profilu aluminiowego, gdy kupujący potrzebują niestandardowego przekroju. Pozwala to na opracowanie geometrii taśmy wokół rzeczywistego wytłoczki, zamiast dostosowywania profilu aluminiowego do nieodpowiedniej standardowej listwy.
Jinxing produkuje profile z przekładką termiczną w kontrolowanym procesie obejmującym przygotowanie materiału, wytłaczanie, chłodzenie, kształtowanie i cięcie.
W przypadku materiałów na bazie PA66 kontrole przychodzące mogą obejmować wskaźnik płynięcia, zawartość włókna szklanego i wilgotność. Podczas wytłaczania kontrolowana jest temperatura, prędkość ciągnięcia i warunki chłodzenia, aby utrzymać wymagany kształt przekroju poprzecznego.
Próbki produkcyjne są sprawdzane pod kątem wymiarów i stanu powierzchni, natomiast gotowe produkty przed wysyłką poddawane są kontroli wyglądu i wymiarów. W razie potrzeby można ocenić właściwości mechaniczne, starzenie termiczne, wodoodporność i inne istotne właściwości zgodnie z obowiązującą specyfikacją.
Jinxing może wyprodukować niestandardowe profile z przekładką termiczną, gdy istniejący profil nie pasuje do profilu aluminiowego klienta.
Proces dostosowywania może obejmować:
Rysunek profilu lub próbka → Ocena przekroju → Oprzyrządowanie → Wytłaczanie próbne → Weryfikacja wymiarów → Produkcja
Dostępna personalizacja może obejmować specjalne przekroje, wymiary, kolory, długości cięcia i wymagania dotyczące pakowania.
Producentom profili Jinxing może również zapewnić praktyczne wsparcie związane z wstawianiem listew, projektowaniem szczelin profilowych i warunkami formowania na rolkach, gdy podczas montażu pojawią się problemy.
Jest to poliamidowy profil przekładki termicznej stosowany w systemach aluminiowych, w których uwzględnia się zarówno separację termiczną, jak i właściwości akustyczne. Przerywa bezpośrednie połączenie pomiędzy profilami aluminiowymi i może pomóc w ograniczeniu bezpośrednich dróg przenoszenia dźwięku przez ościeżnicę.
Nie. Listwa termoizolacyjna to tylko jeden z elementów akustycznego systemu okiennego. Szkło, konstrukcja ramy, uszczelki, uszczelniacze, konfiguracja otworów i montaż również mają znaczący wpływ na końcową wydajność izolacji akustycznej.
PA66 GF25 zapewnia sztywność i stabilność mechaniczną powszechnie wymaganą dla profili z przekładką termiczną. Jego przydatność do konkretnego systemu akustycznego należy ocenić łącznie z projektem profilu i wymaganiami akustycznymi projektu.
Generalnie akustyczna taśma uszczelniająca ma na celu ograniczenie wycieków powietrza i dźwięku przez złącza lub szczeliny. Listwa termoizolacyjna oddziela sekcje aluminiowe i pełni przede wszystkim funkcje termiczne i konstrukcyjne. Niektóre konstrukcje przekładek termicznych mogą również wpływać na zachowanie akustyczne całego systemu aluminiowego.
Typowe zastosowania obejmują aluminiowe okna, drzwi, ściany osłonowe i inne architektoniczne systemy aluminiowe z separacją termiczną, w których dodatkowym czynnikiem projektowym jest kontrola hałasu.
Tak. Jinxing może opracować niestandardowe przekroje poprzeczne na podstawie rysunków profili aluminiowych lub próbek fizycznych i dostosować profil do wymaganej wnęki i warunków połączenia mechanicznego.
Niektóre właściwości materiałów i komponentów można testować osobno, ale izolacyjność akustyczna gotowego okna, drzwi lub ściany osłonowej jest zwykle osiągana na poziomie systemu. Wymaganą metodę badania należy zatem potwierdzić zgodnie ze specyfikacją projektu.
