Co powinni sprawdzić inżynierowie przy wyborze listew termoizolacyjnych PA66 GF25 do profili aluminiowych?

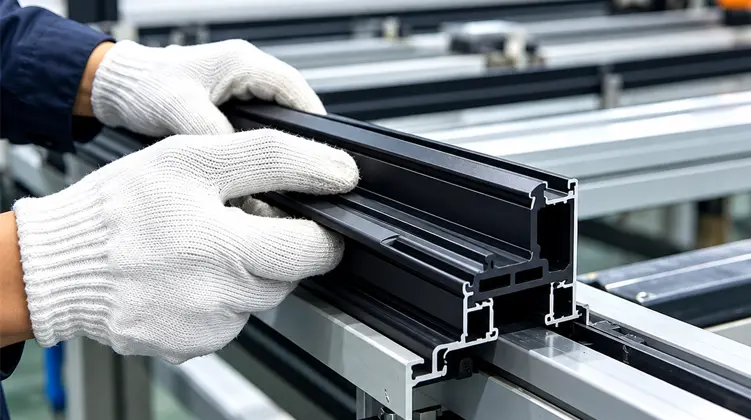

Dlaczego sekcja przerwy termicznej ma znaczenie

Aluminium jest cenione ze względu na swoją wytrzymałość, odporność na korozję, wygląd i łatwość wytłaczania, ale aluminium również łatwo przewodzi ciepło. Konstrukcja z przełamaniem termicznym uwzględnia tę cechę, oddzielając sekcje aluminiowe materiałem niemetalowym.

W izolowanym termicznie zespole okna, drzwi lub ściany osłonowej wewnętrzna sekcja aluminiowa i zewnętrzna sekcja aluminiowa nie powinny tworzyć jednej nieprzerwanej metalowej ścieżki. Zamiast tego pomiędzy nimi umieszczony jest profil poliamidowy. Powoduje to fizyczne przerwanie ścieżki przewodzącej i wspiera strategię separacji termicznej ramy.

Pasek ma zatem dwa zadania, które muszą ze sobą współdziałać. Po pierwsze, należy utworzyć zamierzoną separację pomiędzy częściami aluminiowymi. Po drugie, podczas montażu i późniejszego użytkowania musi on pozostać mechanicznie połączony z profilem. Pasek, który zapewnia separację, ale nie pasuje prawidłowo do ubytku, nie jest praktycznym rozwiązaniem. Podobnie taśma, która pasuje wymiarowo, ale brakuje jej stabilności mechanicznej wymaganej do wkładania i walcowania, może powodować problemy produkcyjne.

Dlatego też wybór listew warto rozpocząć od profilu aluminiowego, a nie od nazwy katalogowej. Wgłębienie, rowek, struktura blokująca i wymagana głębokość osadzenia stanowią rzeczywiste ograniczenia inżynieryjne.

Co PA66 GF25 oznacza w praktyce

PA66 odnosi się do poliamidu 66, technicznego tworzywa termoplastycznego znanego z połączenia wytrzymałości, sztywności, stabilności wymiarowej i odporności na obciążenia mechaniczne. Oznaczenie „GF25” wskazuje, że materiał zawiera 25% wzmocnienia włóknem szklanym. W profilu z przegrodą termiczną wzmocnienie to służy do zwiększenia sztywności i poprawy stabilności mechanicznej w porównaniu z niewzmocnionym preparatem poliamidowym.

25% wzmocnienie włóknem szklanym

Wzmocniony profil poliamidowy musi wytrzymać siły powstające podczas montażu. W wielu systemach aluminium łamanego termicznie taśma jest wkładana w przygotowane rowki, a następnie zabezpieczana w procesie walcowania. Wzmocnienie pomaga profilowi ​​zachować stabilny kształt podczas przyłożenia siły mechanicznej na ścieżce montażu.

Włókno szklane wpływa również na zachowanie materiału w sposób, który sprawia, że ​​kontrola procesu jest ważna. Rozmieszczenie i orientacja włókien może wpływać na wytrzymałość wzdłużną, odporność na ścinanie poprzeczne, wygląd powierzchni i spójność wymiarową. Dlatego proces produkcyjny musi kontrolować nie tylko samą temperaturę wytłaczania.

Stabilność wymiarowa

Listwa termoizolacyjna to precyzyjny profil, a nie zwykły arkusz plastiku. Jego szerokość, wysokość, geometria ściany, elementy blokujące i grubość muszą pozostać na tyle spójne, aby pasowały do ​​aluminiowej wnęki. Niewielkie zmiany wymiarowe mogą mieć wpływ na siłę wstawiania, głębokość połączenia i ostateczne połączenie mechaniczne.

Warunki wytłaczania, chłodzenia i kształtowania przyczyniają się do tej stabilności. Zbyt agresywne lub źle zrównoważone chłodzenie może mieć wpływ na skurcz i kształt profilu. Prędkość ciągnięcia wpływa również na wymiary ciągłego wytłaczanego przekroju. Z tego powodu produkcja profili wymaga skoordynowanej kontroli temperatury, prędkości, narzędzi i warunków chłodzenia.

Odporność na długotrwałe zapotrzebowanie mechaniczne

Profile z przekładką termiczną mogą pozostać wewnątrz ramy aluminiowej przez wiele lat. Oczekuje się, że w tym okresie materiał zachowa wystarczającą integralność mechaniczną pod wpływem powtarzających się zmian środowiskowych. Dokładne wymagania zależą od systemu ram, lokalnego klimatu, standardu projektowego i przewidywanych warunków użytkowania.

• Sztywność:ważne dla utrzymania kształtu przekroju podczas montażu profilu.
• Spójność wymiarowa:niezbędne do przewidywalnego połączenia z profilem aluminiowym.
• Wytrzymałość na ścinanie:ma zastosowanie, gdy listwa poddawana jest działaniu sił generowanych przez obciążenie montażowe i profilowe.
• Stabilność termiczna:istotne, ponieważ rama podlega zmianom temperatury podczas pracy.
• Spójność procesu:istotne, gdy ta sama geometria taśmy jest używana w powtarzających się seriach produkcyjnych.

Te cechy wyjaśniają, dlaczego zamiast zwykłego profilu z tworzywa sztucznego zastosowano wzmocniony polimer konstrukcyjny. Sekcja przekładki termicznej musi funkcjonować jako część zespołu konstrukcyjnego, a nie tylko jako izolacyjna przekładka.

Jak geometria profilu aluminiowego określa pasek

Udany projekt przekładki termicznej zaczyna się od faktycznego wytłoczenia aluminium. Nazwy produktów, takie jak I-Type, C-Type lub T-Type, opisują ogólne rodziny przekrojów, ale nie zastępują informacji o wymiarach wymaganych do prawidłowego dopasowania.

Najbardziej użytecznym podejściem inżynierskim jest porównanie wnęki aluminiowej z odpowiednimi wymiarami paska poliamidowego. Zależność można podsumować za pomocą następujących czynników.

Zacznij od rysunku lub profilu fizycznego

Zwymiarowany rysunek wytłoczonego aluminium zapewnia najwyraźniejszy punkt wyjścia, ponieważ pokazuje szerokość wnęki, wymiary rowka, geometrię ścian i tolerancje krytyczne. Profil fizyczny może również dostarczyć przydatnych informacji, gdy rysunek jest niedostępny lub gdy konieczne jest zweryfikowanie rzeczywistego wytłoczenia.

W przypadku prac rozwojowych najbardziej przydatne informacje obejmują zazwyczaj:

• Szerokość i głębokość wnęki aluminiowej.
• Położenie i kształt rowków blokujących.
• Wymagana separacja termiczna pomiędzy kształtownikami aluminiowymi.
• Zamierzony przekrój poprzeczny listwy i tolerancje wymiarowe.
• Kolejność montażu służąca do włożenia i zabezpieczenia profilu.
• Wszelkie znane problemy produkcyjne, takie jak trudne wkładanie lub pękanie.

Dlaczego dokładność przekroju ma znaczenie

Wyobraź sobie pasek, który jest nieco za szeroki dla wnęki wytłaczarki. Siła wsuwania może wzrosnąć, a instalator lub linia produkcyjna może potrzebować większego nacisku mechanicznego niż zamierzono. Zbyt wąski pasek może spowodować odwrotny problem: niewystarczające zaczepienie lub ruch podczas montażu.

Wysokość i geometria blokowania mają podobne znaczenie. Profil może wyglądać poprawnie samodzielnie, a jednocześnie nie pasować do określonego aluminiowego rowka. Dlatego zabudowę przekładki termicznej najlepiej traktować jako system profili dopasowanych.

Zapoznaj się z dostępnym asortymentem profili poliamidowychwraz z wymiarami profili aluminiowych przed sfinalizowaniem specyfikacji.

Jakie typy profili są powszechnie używane?

Różne geometrie wytłaczania aluminium wymagają różnych sekcji przekładki termicznej. Rodzina profili jest zwykle identyfikowana na podstawie kształtu przekroju poprzecznego i układu zamków.

Profile typu I

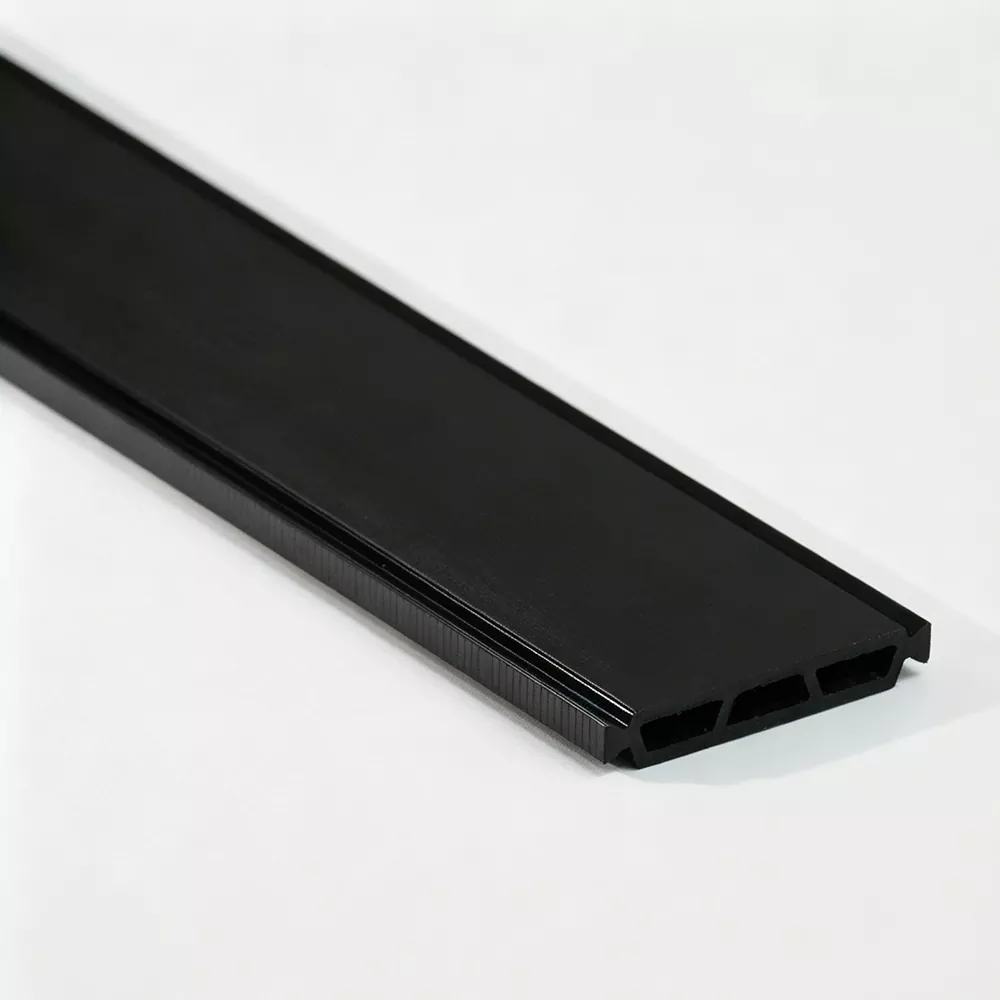

Sekcje typu I są powszechnie kojarzone ze stosunkowo prostą geometrią separacji termicznej. Ich ostateczna przydatność zależy od szerokości, wysokości, układu rowków i warunków zazębienia profilu aluminiowego. Oznaczenie „I” należy zatem traktować raczej jako rodzinę profili niż wymiar uniwersalny.

Profile typu C

Sekcje typu C są ukształtowane w oparciu o inną geometrię połączenia i można je wybierać tam, gdzie w profilu aluminiowym zastosowano odpowiednią wnękę lub konstrukcję blokującą. Otwory i elementy boczne należy dokładnie dopasować do profilu aluminiowego.

Profile typu T

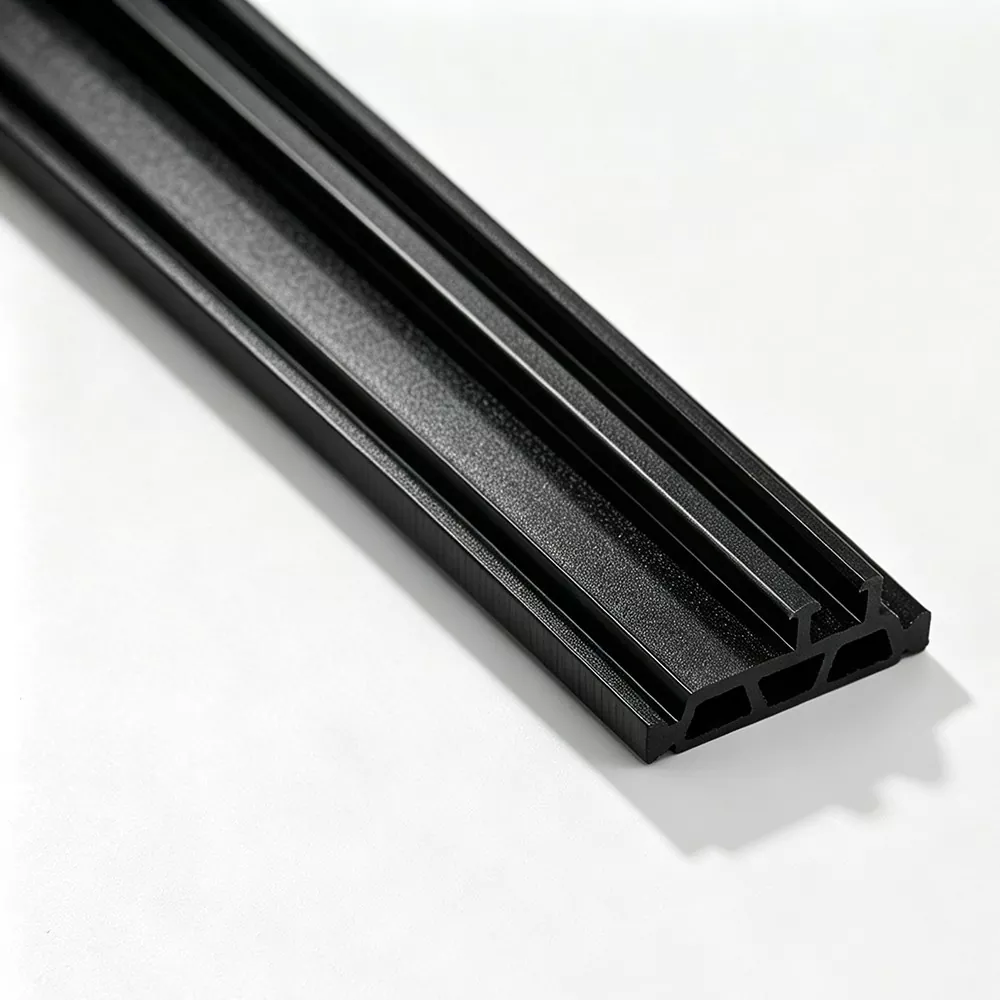

Profile typu T są stosowane tam, gdzie profil aluminiowy zawiera geometrię dostosowaną do profilu sprzęgającego w kształcie litery T. Dokładne wymiary, położenie ramion i szczegóły blokowania określają, czy pasek można włożyć i zabezpieczyć prawidłowo.

Sekcje o specjalnym kształcie

W niektórych systemach aluminiowych stosowane są rowki lub wnęki, które nie odpowiadają standardowym rodzinom profili. W takich przypadkach wokół samego profilu można wykonać specjalny przekrój. Najważniejszym elementem wejściowym jest rysunek profilu aluminiowego lub próbka fizyczna samego profilu wraz ze sposobem montażu i wymiarami krytycznymi.

Gdzie stosowane są te profile izolacyjne

Systemy aluminium łamanego termicznie są stosowane w wielu zastosowaniach architektonicznych. Chociaż cel projektu jest w każdym przypadku powiązany, geometria profilu i wymagania mechaniczne mogą się różnić w zależności od konstrukcji ramy.

Przy wyborze receptury materiału i geometrii profilu należy również wziąć pod uwagę warunki stosowania. Rama zainstalowana w środowisku o zmiennej temperaturze może podlegać powtarzającym się ruchom wymiarowym, podczas gdy system elewacyjny może stwarzać dodatkowe wymagania mechaniczne i środowiskowe.

Ważne jest, aby odróżnić funkcję termiczną listwy od całkowitej wydajności cieplnej gotowej ramy. Pasek przerywa bezpośrednie przewodzenie przez sekcję aluminiową, ale ostateczne zachowanie termiczne okna, drzwi lub ściany osłonowej zależy również od szkła, uszczelek, geometrii ramy, komór powietrznych, połączeń i szczegółów montażu.

Jak proces wytłaczania wpływa na jakość profilu

Konsystencja profilu przekładki termicznej zależy w dużym stopniu od sposobu przetwarzania wzmocnionego związku poliamidowego. Kontrolowana sekwencja produkcyjna pomaga zachować stabilność przekroju poprzecznego od surowca aż po gotową długość.

Kontrola surowców

Materiał wyjściowy ma bezpośredni wpływ na zachowanie podczas wytłaczania. Przychodzące materiały PA66 i włókna szklanego można sprawdzić pod kątem takich cech, jak wskaźnik płynięcia, zawartość zbrojenia i stan wilgoci. Zarządzanie wilgocią jest szczególnie istotne w przypadku przetwarzania poliamidu, ponieważ zawartość wody może wpływać na zachowanie stopu i końcowe właściwości materiału.

Temperatura wytłaczania i prędkość ciągnięcia

Wzmocniony poliamid należy przetwarzać w kontrolowanych warunkach temperaturowych, tak aby stopiony materiał wypełniał matrycę profilową równomiernie, bez powodowania niepotrzebnej degradacji lub niestabilności wymiarowej. Prędkość ciągnięcia wpływa również na rozmiar profilu, ponieważ wytłoczyna może zmieniać wymiary w miarę ochładzania.

Z tego powodu temperaturę i prędkość linii należy traktować raczej jako skoordynowany proces niż oddzielne ustawienia. Jeśli profil zawiera wąskie rowki lub małe elementy blokujące, nawet niewielkie zmiany w zachowaniu wymiarowym mogą mieć wpływ na ostateczne dopasowanie.

Chłodzenie i kształtowanie

Chłodzenie jest jednym z najważniejszych etapów zapewniających stabilność profilu. Układ chłodzenia musi odprowadzać ciepło w kontrolowany sposób, aby wytłoczony profil zachował zamierzoną geometrię. Nierównomierne chłodzenie może przyczynić się do zniekształceń, wypaczeń lub niespójnych wymiarów profilu.

Orientacja włókna szklanego

Proces wytłaczania wpływa również na orientację włókna szklanego. Kontrolowana orientacja może wspierać wytrzymałość wzdłużną przy jednoczesnym zachowaniu wymaganych właściwości mechanicznych w całym przekroju. Staje się to szczególnie istotne w przypadku profili, które muszą tolerować siły wstawiania i walcowania.

Opisany system produkcyjnyJinxingobejmuje przygotowanie materiału, wiele równoległych linii do wytłaczania dwuślimakowego, samodzielnie opracowane formy, systemy chłodzenia, kształtowanie i cięcie. Proces jest tak zorganizowany, że główne etapy produkcyjne pozostają w ramach jednego systemu produkcyjnego.

Co należy sprawdzić podczas kontroli jakości?

Kontrola jakości profili z przekładką termiczną jest bardziej przydatna, gdy obejmuje proces produkcyjny, a także gotowy produkt. Kontrola końcowa może zidentyfikować defekty, ale regularne kontrole w trakcie procesu dostarczają wcześniejszych informacji na temat odchyleń wymiarowych lub problemów z powierzchnią.

Kontrola w trakcie procesu

Podczas ciągłego wytłaczania próbki produkcyjne można regularnie sprawdzać pod kątem wymiarów przekroju poprzecznego i widocznych wad. Można również rejestrować parametry procesu, dzięki czemu zmiany na linii produkcyjnej można powiązać z późniejszymi wynikami wymiarowymi.

• Szerokość i wysokość przekroju.
• Krytyczne wymiary rowka i mocowania.
• Grubość ścianki i symetria profilu, jeśli ma to zastosowanie.
• Wady powierzchni, odkształcenia lub widoczne pęknięcia.
• Zapisy parametrów produkcji w celu zapewnienia identyfikowalności.

Ocena laboratorium

W zależności od mających zastosowanie wymagań dodatkowa ocena laboratoryjna może obejmować gęstość, twardość Shore'a, wytrzymałość na rozciąganie wzdłużne, wytrzymałość na rozciąganie poprzeczne, wodoodporność, starzenie termiczne i charakterystykę rozszerzalności liniowej.

Nie wszystkie te testy odpowiadają na to samo pytanie inżynierskie. Wytrzymałość na rozciąganie dostarcza informacji o wytrzymałości na siły ciągnące, podczas gdy wytrzymałość poprzeczna jest bardziej istotna dla naprężeń działających w poprzek profilu. Rozszerzalność liniowa pomaga inżynierom zrozumieć ruchy wymiarowe związane ze zmianami temperatury.

Kontrola przed wysyłką

Przed wysyłką gotowe taśmy można sprawdzić pod kątem wyglądu i wymiarów. Profile proste można przygotować w długościach np. 6 metrów na sztukę, natomiast odpowiednie specyfikacje mogą być również dostarczane w zwojach, np. 500 metrów na rolkę. Praktyczna forma dostawy zależy od geometrii profilu i wymagań montażowych.

W razie potrzeby do towarów może być dołączony raport z inspekcji w języku angielskim. Jasne informacje dotyczące kontroli mogą pomóc zespołom produkcyjnym zweryfikować, czy otrzymany profil odpowiada uzgodnionej specyfikacji.

Na co powinni zwracać uwagę asemblerzy?

Nawet precyzyjnie wytłoczona listwa może powodować problemy, gdy profil aluminiowy, oprzyrządowanie i warunki montażu nie są odpowiednio dobrane. Dlatego też wkładanie i walcowanie należy traktować jako część projektu profilu, a nie jako osobne kwestie związane z dalszym procesem.

Siła wstawiania

Pasek, który wchodzi w aluminiowy rowek z nadmiernym oporem, może wskazywać na niedopasowanie wymiarowe, nieodpowiednią geometrię blokowania lub stan montażu wymagający regulacji. Duża siła wsuwania może zwiększyć ryzyko uszkodzenia profilu, szczególnie tam, gdzie sekcja zawiera wąskie ścianki lub ostre elementy blokujące.

Pękanie podczas montażu

Pękanie nie powinno być automatycznie przypisywane samemu materiałowi. Możliwe przyczyny mogą obejmować nadmierną siłę mechaniczną, nieodpowiednią geometrię rowka, zbyt małe wymiary, złe ustawienie lub nieprawidłowe warunki obróbki. Łączne sprawdzenie wytłoczki aluminiowej i sekwencji montażu jest często bardziej produktywne niż sprawdzanie listwy osobno.

Niewystarczająca wytrzymałość na ścinanie

Ostateczne połączenie musi wytrzymać obciążenia oczekiwane podczas przenoszenia i serwisu. Jeśli zamontowana taśma nie zapewnia wystarczającego oporu względnemu ruchowi pomiędzy sekcjami aluminiowymi, problem może dotyczyć geometrii profilu, właściwości materiału lub procesu walcowania.

Spójność na całej linii produkcyjnej

Profil, który dobrze sprawdza się podczas pojedynczego uruchomienia próbnego, powinien także zachowywać się konsekwentnie podczas powtarzalnej produkcji. Stałe wymiary taśmy ułatwiają utrzymanie stabilnych warunków wstawiania i walcowania w wielu partiach wytłaczanego aluminium.

• Sprawdź rowek aluminiowy:potwierdzić, że wgłębienie jest czyste, prawidłowe wymiarowo i kompatybilne z paskiem.
• Sprawdź wyrównanie wstawiania:nieprawidłowe ustawienie może zwiększyć siłę i uszkodzić krawędź profilu.
• Sprawdź warunki toczenia:potwierdzić, że proces mechaniczny jest odpowiedni dla geometrii taśmy.
• Śledź spójność wymiarową:porównaj pomiary profili przychodzących i w trakcie procesu, gdy pojawi się nieoczekiwane zachowanie podczas montażu.

Kontrole te są szczególnie przydatne przy przechodzeniu od wytłaczania prototypowego do produkcji powtarzalnej, ponieważ niewielka różnica wymiarowa może stać się znacznie bardziej zauważalna w przypadku ciągłej obróbki wielu długości profili.

Jak przygotować się na rozwój nowego profilu

Opracowanie sekcji przekładki termicznej dla nowego wytłoczki aluminiowej jest łatwiejsze, gdy informacje zostaną uporządkowane przed rozważeniem oprzyrządowania. Celem jest zdefiniowanie kompletnego interfejsu pomiędzy sekcją poliamidową a profilem aluminiowym.

Praktyczna sekwencja rozwoju może składać się z kilku etapów:

1. Przejrzyj rysunek aluminium:określić wymiary wnęki, geometrię rowka, grubość ścianki i tolerancje krytyczne.
2. Potwierdź wymagania dotyczące separacji termicznej:określić zamierzoną odległość pomiędzy wewnętrznymi i zewnętrznymi profilami aluminiowymi.
3. Zdefiniuj przekrój poprzeczny paska:ustal szerokość, wysokość, grubość, szczegóły blokowania i wszelkie cechy specjalne.
4. Przejrzyj proces montażu:potwierdzić kierunek wkładania, metodę walcowania i oczekiwaną siłę mechaniczną.
5. Oceń zachowanie produkcyjne:sprawdzić stabilność wymiarową, jakość powierzchni i wydajność montażu.
6. Sfinalizuj specyfikację produkcji:udokumentować uzgodnioną geometrię profilu, konstrukcję materiału, punkty kontroli i formularz dostawy.

Użyj profilu aluminiowego jako głównego odniesienia

Najczęstszym błędem w opracowywaniu profili jest rozpoczynanie od ogólnego wymiaru listwy i próba dopasowania profilu aluminiowego do niego. Bardziej niezawodne podejście jest odwrotne: zacznij od wytłoczenia i zdefiniuj sekcję izolacji wokół rzeczywistego interfejsu.

Fizyczny profil aluminiowy może być szczególnie przydatny, gdy rysunek wytłoczenia nie odzwierciedla w pełni zmian produkcyjnych. Porównanie rysunku z rzeczywistym przekrojem pomaga zidentyfikować problemy praktyczne, takie jak głębokość rowka, promień krawędzi lub lokalne różnice wymiarowe.

Zachowaj wymagania termiczne i mechaniczne razem

Paska nie należy projektować do separacji termicznej, gdyż jego mechaniczne połączenie jest traktowane później. Obie funkcje są ze sobą powiązane. Grubsza sekcja może zmienić relację wnęki. Inny kształt blokowania może zmienić siłę wstawiania. Większe dopasowanie może mieć wpływ na zachowanie podczas montażu. Dlatego decyzje inżynieryjne powinny uwzględniać cały przekrój.

Zaplanuj powtarzalność

Dobra sekcja nie powinna działać tylko raz. Powinno nadawać się do ciągłego wytłaczania, cięcia lub zwijania w kontrolowany sposób, transportowania bez zbędnych deformacji i wielokrotnego składania z przewidywalnym zachowaniem.

Zrozumienie terminu w wyszukiwarkach produktów

Gdy inżynierowie lub zespoły zakupowe szukająPA66 GF25 Paski termoizolacyjnewyszukiwane hasło często reprezentuje wymóg techniczny, a nie pojedynczy uniwersalny produkt. Część „PA66” identyfikuje rodzinę poliamidów, natomiast „GF25” wskazuje 25% wzmocnienie włóknem szklanym. Pozostała specyfikacja nadal zależy od wytłaczanego aluminium i zamierzonego procesu montażu.

Z tego powodu ocena produktu powinna przejść z poziomu słów kluczowych na poziom inżynieryjny. Technicznie odpowiednią listwę definiuje się poprzez kombinację materiału, wymiarów przekroju, geometrii blokowania, spójności produkcyjnej i kompatybilności z docelowym profilem aluminiowym.

Często zadawane pytania

Praktyczna lista kontrolna specyfikacji

Przed sfinalizowaniem profilu przekładki termicznej warto sprawdzić w jednym miejscu główne zmienne techniczne. Poniższą listę kontrolną można wykorzystać podczas przeglądu profilu, komunikacji z dostawcą, przygotowania narzędzi lub zatwierdzenia produkcji.

• Potwierdź konstrukcję z materiału PA66 i wymagania dotyczące wzmocnienia z włókna szklanego w 25%.
• Measure the aluminum cavity width and depth.
• Sprawdź kształt rowka i geometrię blokowania.
• Określ wymaganą grubość paska i wymiar separacji.
• Porównaj przekrój listwy z rzeczywistym profilem aluminiowym.
• Przed zatwierdzeniem produkcji sprawdź warunki wstawiania i formowania rolkowego.
• Potwierdź punkty kontroli wymiarowej i akceptowalne tolerancje.
• Sprawdź wymaganą formę zasilania prostego lub zwiniętego.
• Udokumentuj uzgodniony rysunek profilu i najważniejsze cechy techniczne.
• Należy przechowywać dokumentację produkcji i inspekcji w celu umożliwienia śledzenia.

Niniejsza lista kontrolna nie zastępuje wymagań technicznych konkretnego systemu okien, drzwi lub fasad. Zapewnia praktyczne ramy umożliwiające upewnienie się, że interfejs materiału i profilu został zdefiniowany przed rozpoczęciem produkcji.

Główna idea pozostaje prosta: skuteczność przekładki termicznej zaczyna się od skutecznej separacji, ale niezawodne działanie systemu wymaga odpowiednio dopasowanego przekroju, kontrolowanego wytłaczania, stabilnych wymiarów i kompatybilnego procesu montażu.
