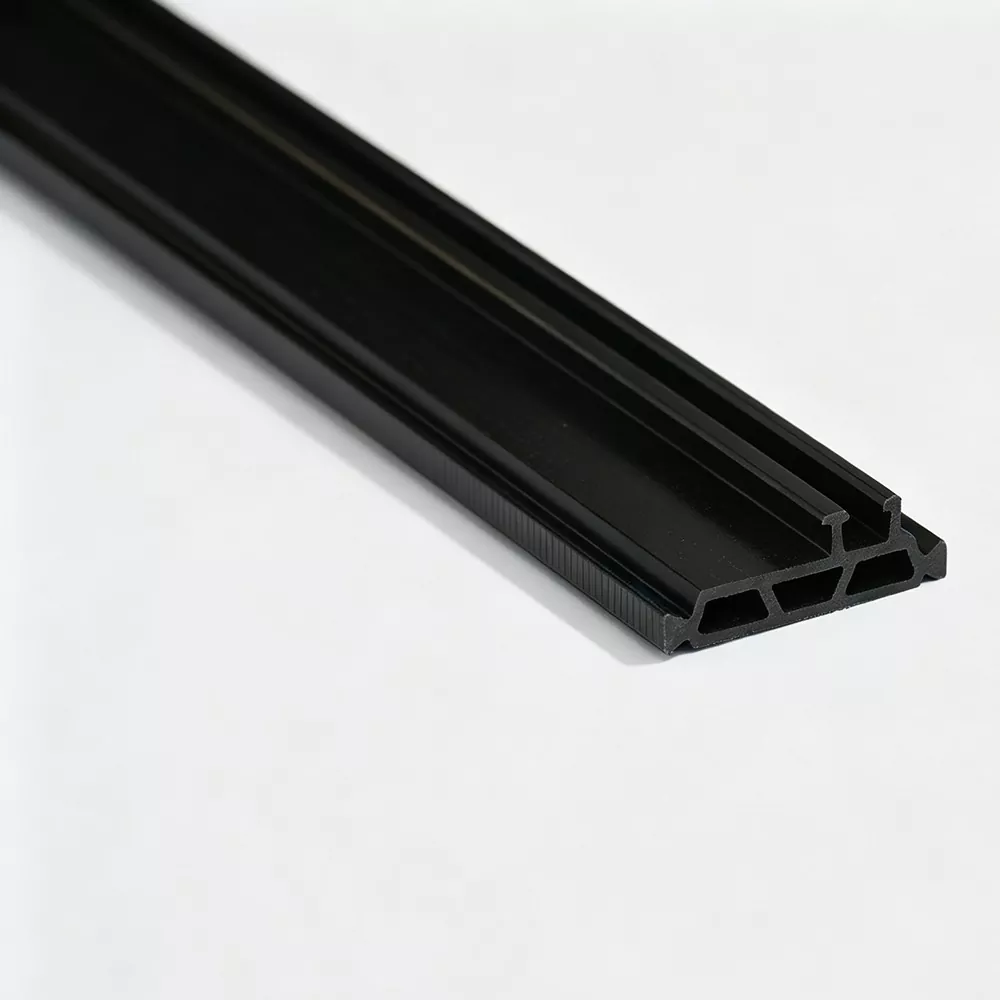

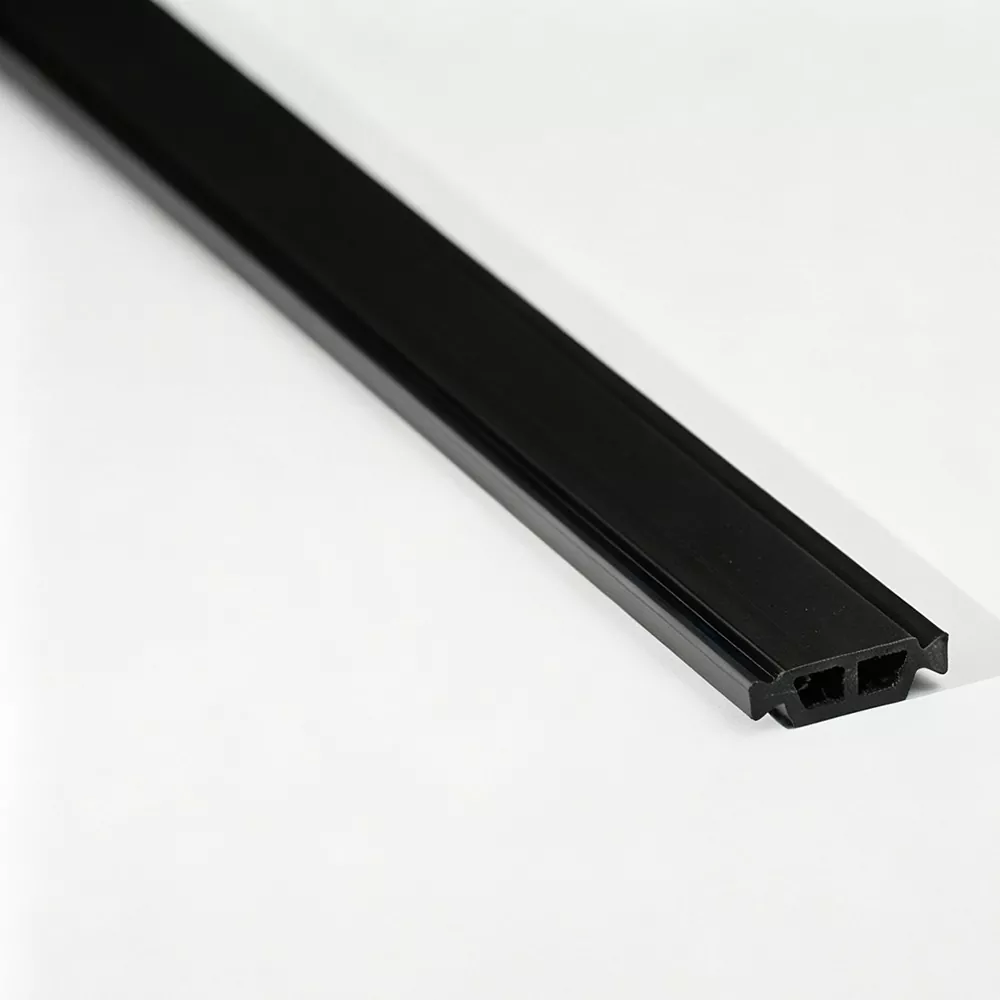

Pusta w środku taśma termoizolacyjna z poliamidu

Wielownękowa konstrukcja poliamidowej pustej taśmy termoizolacyjnej wprowadza wewnętrzne puste sekcje do profilu poliamidowego, tworząc dłuższą i bardziej złożoną ścieżkę wymiany ciepła przez barierę termiczną. Dla nabywców poszukujących dostawcy w Chinach lub fabryki zdolnej do produkcji szerszych profili przekładki termicznej z poliamidu, Jinxing może wyprodukować sekcję zgodnie z wymiarami i rozmieszczeniem wnęk wytłaczanego aluminium.

Struktura wielownękowa

W odróżnieniu od pełnej listwy termoizolacyjnej, pusty profil zawiera wewnętrzne wnęki biegnące wzdłuż kierunku wytłaczania. Wnęki te zmniejszają ilość ciągłego materiału poliamidowego w przekroju i zmieniają drogę wymiany ciepła przez profil.

Struktura ta jest szczególnie przydatna w przypadku szerszych projektów przegród termicznych, gdzie profil pusty lub wielownękowy może zapewnić praktyczną równowagę pomiędzy geometrią izolacji, rozmiarem profilu i właściwościami mechanicznymi.

Główne zalety

· Konstrukcja wielownękowa  — Tworzy dodatkową wewnętrzną separację w profilu przekładki termicznej.

· Nadaje się do szerszych sekcji – Zapewnia praktyczną strukturę profilu dla projektów z przekładką termiczną o większej szerokości.

· Materiał PA66 GF25  — Wzmocnienie włóknem szklanym zapewnia sztywność wymaganą przy montażu profili aluminiowych.

· Dobra stabilność wzdłużna  — Wzmocniona konstrukcja profilu nadaje się do zastosowań wymagających stabilnej wydajności na całej długości wytłaczania.

· Kontrola wymiarów  — Precyzyjne wytłaczanie pomaga zachować kształt wnęki i ogólne wymiary profilu.

Gdzie puste profile mają sens

Pusta taśma termoizolacyjna z poliamidu jest brana pod uwagę głównie w przypadku systemów aluminiowych z większymi lub szerszymi przekrojami termicznymi, w tym:

· Okna aluminiowe łamane termicznie

· Drzwi aluminiowe

· Profile ścian osłonowych

· Aluminiowe profile architektoniczne o dużej szerokości

· Dostosowane do indywidualnych potrzeb systemy przekładek termicznych

Ostateczny przekrój należy określić na podstawie profilu aluminiowego, a nie wybierać wyłącznie na podstawie nazwy zastosowania.

Inne podejście do separacji termicznej

Pusta struktura zmienia sposób, w jaki ciepło przechodzi przez przekładkę termiczną. Zamiast polegać wyłącznie na szerokości litej sekcji poliamidowej, wewnętrzne wnęki tworzą dodatkowe interfejsy i mniej bezpośrednią ścieżkę przenoszenia.

Efekt zależy od kompletnego projektu profilu, w tym od wielkości wnęki, grubości ścianki, szerokości listwy i otaczającego ją profilu aluminiowego.

Rozważania mechaniczne

Pusty profil nadal musi wytrzymać siły powstające podczas wstawiania, walcowania i serwisowania. Jinxing wykorzystuje PA66 wzmocniony włóknem szklanym, aby zapewnić sztywność wymaganą dla zespołu przekładki termicznej.

W przypadku szerszych profili szczególnie ważna jest konstrukcja wzdłużna i geometria ściany. Należy zatem rozważyć układ wnęki wraz z wymaganym sprzężeniem mechanicznym i warunkami przetwarzania.

Projekt profilu i geometria wnęki

W przypadku pustej w środku listwy termoizolacyjnej struktura wewnętrzna jest częścią projektu produktu. Jinxing może dostosować:

Dzięki temu rysunek profilu aluminiowego jest szczególnie przydatny przy opracowywaniu niestandardowego przekroju zamkniętego.

PA66 GF25 i produkcja

Jinxing produkuje puste w środku poliamidowe paski termoizolacyjne przy użyciu nylonu PA66 wzmocnionego włóknem szklanym. Sekwencja produkcyjna obejmuje mieszanie materiałów, wytłaczanie, chłodzenie, kształtowanie i precyzyjne cięcie.

Ponieważ profil zawiera wewnętrzne wgłębienia, dla utrzymania zaprojektowanej geometrii ściany ważne jest stabilne wytłaczanie i chłodzenie. Próbki produkcyjne są sprawdzane pod kątem wymiarów przekroju i wad powierzchniowych.

Kontrole jakości

Proces kontroli Jinxing obejmuje surowce, wytłaczanie, gotowe profile i wysyłkę. Odpowiednie kontrole mogą obejmować:

· Wilgotność surowca

· Wskaźnik szybkości płynięcia

· Zawartość włókna szklanego

· Wymiary przekroju poprzecznego

· Geometria wnęki

· Stan powierzchni

· Właściwości mechaniczne

· Starzenie termiczne i wodoodporność, jeśli jest to wymagane

Testowanie można przeprowadzić zgodnie z obowiązującymi wymaganiami projektu lub rynku.

Dostosowane puste profile przekładki termicznej

Puste w środku poliamidowe taśmy termoizolacyjne są często opracowywane dla konkretnych systemów aluminiowych, a nie wybierane z uniwersalnego zakresu rozmiarów.

Jinxing może wyprodukować niestandardowe profile zamknięte w oparciu o rysunek profilu aluminiowego lub próbkę fizyczną, łącznie z dostosowaniem całkowitej szerokości, struktury ściany, układu wnęk, geometrii zamka, koloru i długości.

Ścieżka rozwoju może być:

Rysunek profilu → Przegląd sekcji pustych → Oprzyrządowanie → Wytłaczanie próbne → Potwierdzenie wymiarów → Produkcja masowa

Formularze dostaw

Paski proste mogą być dostarczane po 6 m na sztukę, natomiast dostawy w zwojach można układać tam, gdzie odpowiedni jest profil i proces produkcyjny. Dostępne jest również cięcie na wymiar, pakowanie na zamówienie i kodowanie laserowe.

Często zadawane pytania

Co to jest pusty pasek termiczny z poliamidu?

Jest to profil przekładki termicznej na bazie PA66, zawierający jedną lub więcej wewnętrznych pustych wnęk. Struktura wielownękowa zmienia ścieżkę wymiany ciepła i jest powszechnie stosowana w przypadku szerszych sekcji przekładki termicznej.

Po co stosować pusty profil z przekładką termiczną zamiast pełnej listwy?

Pusta struktura może zapewnić dodatkową separację wewnętrzną i jest szczególnie odpowiednia w przypadku projektów przegród termicznych o większej szerokości, gdzie należy zrównoważyć geometrię profilu i wymagania mechaniczne.

Jakiego materiału używa Jinxing do produkcji pustych pasków termoizolacyjnych?

Jinxing wykorzystuje nylon PA66 wzmocniony włóknem szklanym do swoich poliamidowych profili przekładki termicznej.

Czy puste w środku listwy termoizolacyjne nadają się do dużych profili aluminiowych?

Mogą być odpowiednie do szerszych aluminiowych sekcji przekładki termicznej, pod warunkiem, że geometria taśmy i mechaniczne połączenie odpowiadają projektowi wytłaczania.

Czy Jinxing może dostosować pustą strukturę?

Tak. Ogólne wymiary, układ wnęk, geometrię ścian i szczegóły ryglowania można opracować na podstawie rysunków lub próbek profili aluminiowych.

Gdzie stosuje się puste paski termoizolacyjne?

Typowe zastosowania obejmują aluminiowe okna, drzwi, ściany osłonowe i inne architektoniczne systemy aluminiowe wykorzystujące szersze przekroje termiczne.
